| مكان المنشأ: | ألمانيا |
| اسم العلامة التجارية: | Siemens |
| إصدار الشهادات: | CO.CQ |
| رقم الموديل: | 6ES7151-1BA00-0AB0 |

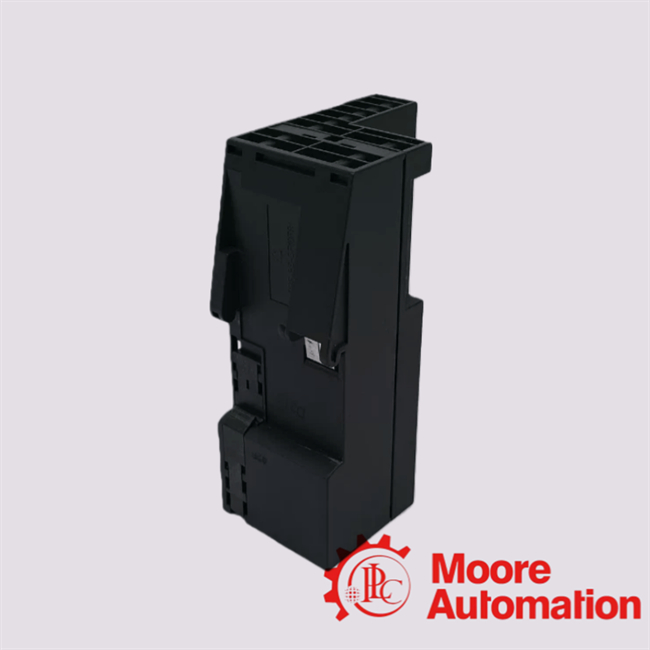

الوحدة جزء من عائلة Siemens SIMATIC: تحديدًا وحدة واجهة IM 151-1 HIGH FEATURE لنظام الإدخال/الإخراج الموزع ET 200S. توفر PROFIBUS DP
واجهة (عبر RS-485) وتوصل محطة ET 200S بحافلة PROFIBUS DP. دعم معدل الإرسال/البود: حتى 12 ميجابت/ثانية. المعدلات المدعومة
تشمل 9.6 و 19.2 و 45.45 و 93.75 و 187.5 و 500 كيلوبت/ثانية؛ و 1.5 و 3 و 6 و 12 ميجابت/ثانية. دعم حجم عنوان الإدخال/الإخراج: حتى 244 بايت
للمدخلات و 244 بايت للمخرجات (لإصدار HIGH FEATURE هذا)
وفقًا لورقة البيانات.
الأسئلة الشائعة حول 6ES7151-1BA00-0AB0
س1: ماذا يعني “HIGH FEATURE” بالنسبة لـ IM 151-1؟
ج1: يوفر متغير “HIGH FEATURE” (مثل 6ES7151-1BA00-0AB0) حجم عنوان إدخال/إخراج أعلى (244 بايت) ويسمح بما يصل إلى 63 وحدة في المحطة، و
ميزات محسنة مثل الوضع المتزامن / تزامن الدورة، مقارنة بالإصدارات الأساسية أو القياسية.
س2: ما هو الحد الأقصى لمعدل الإرسال المدعوم؟
ج2: حتى 12 ميجابت/ثانية على واجهة PROFIBUS DP. المعدلات القياسية المدعومة: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 كيلوبت/ثانية؛ 1.5 / 3 / 6 / 12 ميجابت/ثانية.
س3: كم عدد الوحدات التي يمكنني توصيلها في محطة؟
ج3: بالنسبة لإصدار HIGH FEATURE هذا: يمكن توصيل ما يصل إلى 63 وحدة في محطة ET 200S.
س4: هل هناك تشخيص متاح؟
ج4: نعم. يتم توفير مصابيح LED لـ BF (خطأ الحافلة) و SF (خطأ المجموعة) و ON (جهد الإمداد).
أيضًا، فإن الوحدة تدعم تشخيصات العبد عبر STEP
7 (على سبيل المثال) لمزيد من التفاصيل
معلومات الخطأ.
