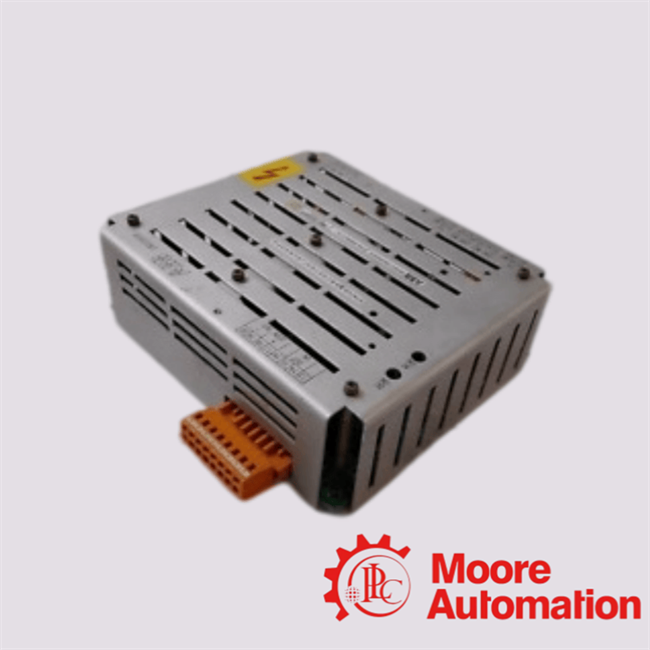

هوية المنتج الدقيقة
تتبع الهوية والوظيفة أدناه وصف أجهزة ABB 3BHS102402 E83 لنظام التحفيز UNITROL F.
| المجال الرسمي | القيمة المحققة |
|---|---|
| المصنع | ABB |
| تسمية الوحدة | UNS0868A-P، المتغير V2 |
| رقم الطلب | HIEE305120R2 |
| نوع المنتج | وحدة إمدادات الطاقة الخارجية |
| سياق النظام | نظام التحفيز UNITROL F |
| الوظيفة الرئيسية | يوفر إمدادات الجهد إلى وحدة POW-1 المتكاملة في وحدة UNITROL F. |
البيانات الكهربائية المحققة
| المعلم | القيمة المنشورة في ABB |
|---|---|
| نطاق مدخلات التيار المتردد V2 | 127 إلى 213 VAC |
| نطاق مدخل V2 DC | 82 إلى 312 VDC |
| نطاق تردد التيار المتردد | 50 إلى 600 هرتز |
| الناتج الرئيسي | 240 VDC، ± 10٪، 40 واط |
| مخرج استجواب الاتصال | +24 VDC، ±10٪، 16 واط |
| الأبعاد | 178 × 155 × 58 مم |
| الكتلة | 750 غرام |
| درجة الحماية | IP20 عند مراعاة متطلبات تجميع ABB |
| ارتفاع المنشأة | أعلى 2000 متر فوق مستوى سطح البحر |
| محطات الاتصال | 2.5 ملم مربع محطات القفص الرباعي من نوع WAGO 231 |
التصميم الوظيفي
مسارات إمدادات التيار المتردد والمتردد
تصف ABB مدخلات AC و DC التي يتم فصلها قبل محول Step-up ، مما يدعم مفهوم إمدادات زائدة.
مراقبة حالة المدخلات
يتم مراقبة الجهد المدخل AC و DC. يتم إظهار وجود AC و DC بواسطة مصابيح LED AC ON و DC ON.
خيار استمرارية 240 VDC
خلال انقطاعات قصيرة في إمدادات التيار المباشر ، يمكن دعم مخرج 240 VDC بواسطة مكثف خارجي متصل بمحطات الإخراج المحددة.
إمدادات اتصال 24 VDC
فولتاج الاستجواب من خلال الاتصال معزول بالكهرباء ، محدود بالتيار وقابل للاختصار وفقًا لوصف ABB.
التحقق من دورة الحياة
سجل رقم الطلب الكامل، وتسمية الوحدة ووضع علامة V2 من لوحة الاسم.
تأكيد نطاقات مصدر التيار المتردد / المباشر، دوائر الإخراج، تعيينات المحطة وحماية الخزانة.
اتبع وثائق أجهزة ABB واستخدم موظفين مؤهلين للتفتيش والتركيب بدون طاقة.
الأسئلة الشائعة
أجزاء احتياطية متعددة العلامات التجارية مطلوبة أيضا
يمكن للعملاء الحصول على أرقام قطع إضافية بشكل مستقل.
هذه النماذج هي مرجعية مستقلة للمشتريات فقط. وهي ليست بديلاً أو بديلاً عن HIEE305120R2 UNS0868A-P V2.يجب تأكيد التوافق وتوافر المخزون بشكل منفصل لكل عنصر.
النموذج المذكور أعلاه مخصص لمعرفة الشراء المستقل فقط ، وليس بديلاً عن النموذج الحالي ؛ يتطلب التأكيد الإضافي على التوافق مع حالة المخزون.
