| مكان المنشأ: | ألمانيا |
| اسم العلامة التجارية: | others |
| إصدار الشهادات: | CO.CQ |
| رقم الموديل: | كواكس671 671.022.16 |

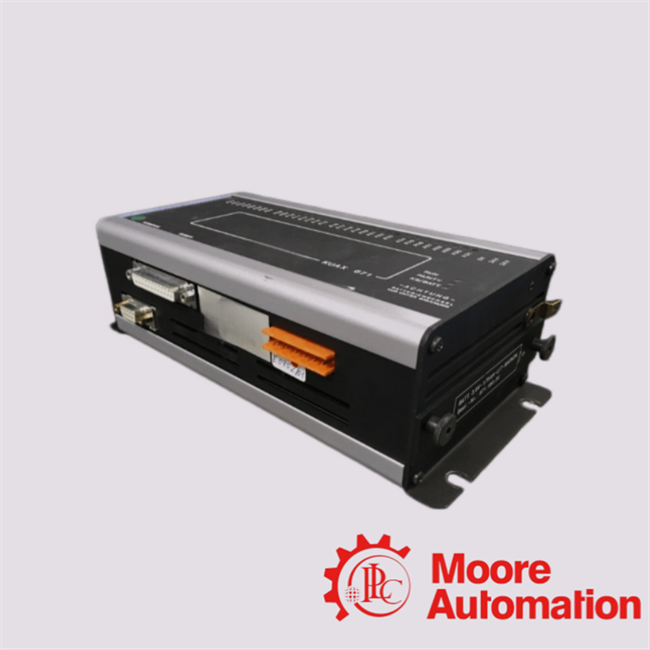

(كوهنك كوكس 671 671)022.16 هو وحدة تحكم الكاميرا الإلكترونية ذات 16 مخرج مع عزل خطأ ذكي ومخرج تقرير تشخيصي مخصص ، مصمم لبيئات الإنتاج المستمر.
الـ(كونك كوكس) 671 671022.16يمثل متغيرًا متخصصًا داخل عائلة KUAX 671 ، تم تصميمه للتطبيقات التي تكون فيها استمرارية العملية أمرًا حاسمًا.على عكس النماذج القياسية حيث الدائرة القصيرة واحدة تغلق جميع المخرجات، الـ 671022.16 يحتوي على إيقاف إخراج انتقائي فقط يتم تعطيل الإخراج الخاطئ بينما يستمر الخروج 15 المتبقية في التشغيل الطبيعي. هذه القدرة الفريدة تجعلها لا غنى عنها في خطوط التجميع،آلات التغليف، وعمليات شبكة مستمرة حيث توقف كامل غير متوقع للنظام سيؤدي إلى هدر المواد أو تأخيرات الإنتاج.
وبالإضافة إلى عزل الخطأ،(كونك كوكس) 671 671022.16يدمج نظام تقرير تشخيصي باستخدام قنايتين خروجيتين مخصصتين (A00 و A01). يبلغ المخرج A00 إما عن حالة اتصال قصير في أي مخرج أو خطأ تعادل في البرنامج النشط.دون إيقاف تشغيل جهاز التحكمالمخرج A01 يراقب فولتاج بطارية الليثيوم ويطلق عندما ينخفض إلى أقل من 3.4 فولت، مما يعطي موظفي الصيانة نافذة 4 أسابيع لاستبدال البطارية بينما تبقى الوحدة تعمل.هذه المخرجات التشخيصية يمكن أن تكون سلكية إلى PLC، ضوء إنذار، أو نظام إدارة المبنى للتنبيه عن بعد.
من الناحية التشغيلية(كونك كوكس) 671 671022.16يحتفظ بجميع القدرات الأساسية لسلسلة KUAX 671: دعم الكودر المطلق (180/360/1000 خطوة / rev) ، ما يصل إلى 128,000 كام موزعة على 8 برامج ،والبرمجة عن طريق محطة اليد KUAX 671 PG أو برنامج NOBES القائم على الكمبيوتريستخدم جهاز التحكم مصدر طاقة متزامن 24 فولت ويتميز بمخرجات معزولة بصريًا (مصدّر مفتوح، 0.4 A لكل قناة) مع ثنائيات حرّة متكاملة للحملات الاستحواذية.
عندما يحدث اتصال قصير على أي مخرج، كوهنك كوكس 671.022.16 تعطيل القناة المعيبة فقط مع ترك الخروجات الـ 15 الأخرى تعمل بالكامل. وهذا يمنع صمام واحد معطل من إيقاف خط إنتاج بأكمله.مما يجعل هذا التحكم مثالي للعمليات المستمرة حيث يؤثر وقت التوقف مباشرة على نفايات المواد والربحية.
الكونكي كوكس 671022.16 يوفر مخرجين للإنذار الخارجي الذي يشير إلى ظروف خطأ محددة. A00 يتم تنشيطها لقطع قصيرة أو أخطاء التكافؤ. A01 يتم تنشيطها عندما تنخفض بطارية الليثيوم الداخلية إلى أقل من 3.4 فولت.هذه الإشارات يمكن أن تكون سلكية مباشرة إلى مدخل PLC، مصباح مخزن، أو نظام إدارة المبنى، مما يتيح مراقبة الحالة عن بعد دون الحاجة إلى تشغيل المشغل للتحقق من لوحة المراقبة الأمامية.
على عكس أجهزة التحكم القياسية KUAX 671 التي تغلق المخرجات عند اكتشاف خطأ التكافؤ ، فإن KUHNKE KUAX 671022.16 يستمر في العمل بشكل طبيعي مع الإبلاغ عن الخطأ عن طريق PARITY LED ومخرج التشخيص A00 ، وهذا يسمح باستمرار الإنتاج حتى نافذة الصيانة المقررة ،عندها يمكن حذف البرنامج المتأثر (باستخدام مفتاح DEL) وإعادة تحميله من نسخة احتياطية.
| المصنع: | (كوهنكي) |
| رقم الجزء: | (كوكس) 671 671022.16 |
| عائلة المنتجات: | (كوهنكي) |
| نوع المنتج: | وحدة تحكم الكاميرا |
| الأسهم: | 1 |
| نتائج التشخيص: | A00، A01 |
| تشغيل التيار الكهربائي | 24 فولت DC (+ 20% / -20%) |
| الاستهلاك الحالي: | ≤ 0.5 A (المتحكم + المحطة اليدوية + المشفر) |
| دقة الترميز: | 180، 360 أو 1000 خطوة/ثورة (يمكن تكوينها) |
| عدد البرامج: | 8 (0-7) |
| الحد الأقصى للكاميرا: | 128000 (موزعة على البرامج والمخرجات) |
| مؤشرات (اللوحة الأمامية): | RUN (الأخضر) ، PARITY (الأحمر) ، KS/BATT (الأحمر) |
(كوكس 671 671)022.16 جهاز التحكم في الكاميرا هو نظام إلكتروني قابل للبرمجة لتبديل الكاميرا مصمم لمعالجة الموقف في الوقت الحقيقي من ردود فعل المشفر.يقوم بتنفيذ التبديل المحدد للخروج بناءً على جداول المواقع الزاوية أو الخطية المحددة مسبقًاهذا يتيح مزامنة مستوى الأجهزة بين الحركة الميكانيكية وتشغيل الإخراج دون الاعتماد على توقيت دورة مسح PLC.
(كوكس 671 671)022.16 جهاز التحكم في الكاميرا يدعم مدخلات تشفير إضافية أو مطلقة اعتمادا على التكوين.انها باستمرار عينات إشارات الموقف وتحويلها إلى قيمة وضعية عالية الدقة المعبّرة في درجات أو العد لكل ثورة لتقييم كام.
(كوكس 671 671)022.16 جهاز التحكم في الكاميرا يستخدم نموذج طاولة الكاميرا القائم على القطعة. يتم تعريف كل قناة إخراج عن طريق المواقف الزاوية للشغيل والإيقاف.يُقارن جهاز التحكم باستمرار الموقف الفعلي مع نوافذ الكاميرا المخزنة ويحديث حالات الإخراج بسلوك توقيت محدد.
(كوكس 671 671)022.16 يتضمن جهاز التحكم في الكاميرا ذاكرة غير متقلبة تستخدم لتخزين ملفات تعريف الكاميرا وبارامترات التوسيع وتكوينات الإخراج.هذا يضمن أن يتم الاحتفاظ بجميع الإعدادات بعد فقدان الطاقة وأن النظام يستأنف العمل دون إعادة التكوين.
(كوكس 671 671)022.16 يستخدم جهاز التحكم في الكاميرا وظيفة مرجعية إلكترونية أو وظيفة توجيه لتعريف الموقف الصفر.هذا يسمح بالتزامن الدقيق بين وضع العمود الميكانيكي وتعريفات الكاميرا الافتراضية للتنسيق متعدد المحاور.
