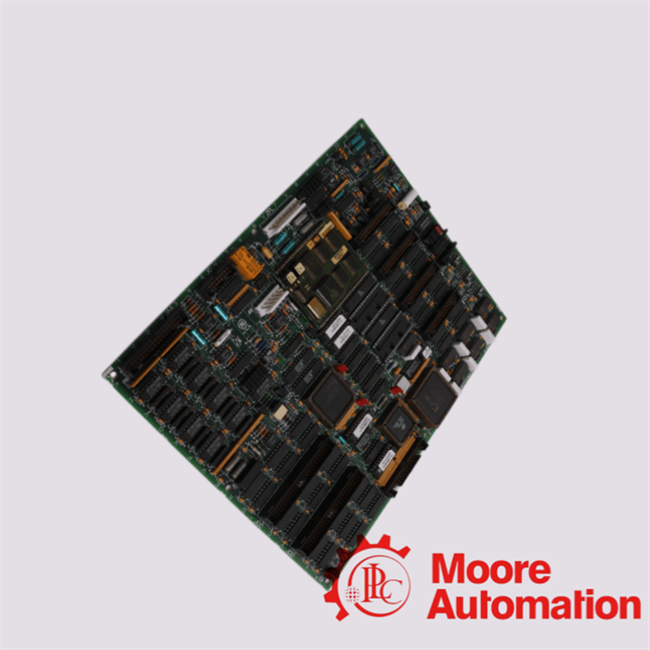

DS200TCCAG1AJB لوحة الإدخال/الإخراج التناظرية المشتركة لشركة GE

نظرة عامة

الـجنرالDS200TCCAG1AJBلوحة الإدخال والإخراج التناظرية المشتركةهي وحدة تحكم صناعية تستخدم فيأنظمة تحكم توربينات الغاز GE Speedtronic Mark Vإنها جزء منعائلة TCCA (اللوحة المماثلة المشتركة لإدخال وإخراج)، مسؤولة عن تكييف الإشارة التناظرية ، وتحديدها ، وتوجيهها داخل بنية تحكم التوربين.

الـDS200TCCAG1AJBمجلس الإدارةوحدة الواجهة التناظرية المركزيةداخل نظام التحكم في التوربين (عادة R5) ، يجمع الإشارات التناظرية من لوحات محطة متعددة ويحولها إلى إشارات مشروطة لوحدة معالجة نظام التحكم.

إنه يعمل كـتكييف الإشارة ومركز الواجهةيضمن أن بيانات المستشعر دقيقة ومستقرة ومناسبة لمعالجة منطق التحكم الرقمي.

البيانات التقنية

في حين أن القيم الدقيقة قد تختلف قليلاً حسب المراجعة (متغير AJB) ، تشمل المواصفات النموذجية:

• الشركة المصنعة: جنرال إلكتريك
• السلسلة: مارك 5 سبيدترونيك
• الوظيفة: لوحة تكييف إشارة الدخول والخروج التناظرية
• أنواع المدخلات: 4 ‬20 mA، RTD، ثيرموبول، فولتاج العمود/التيار
• إمدادات الطاقة: من TCPS عبر رابط 2PL
• الاتصالات: واجهة حافلة البيانات 3PL
• مكان التثبيت: خزانة R5
• الاستخدام البيئي: أنظمة التحكم في التوربينات الصناعية

أسئلة شائعة عنDS200TCCAG1AJB

السؤال1: ما هو الدور الوظيفيDS200TCCAG1AJBلوحة إدخال / إخراج نظرية مشتركة داخل بنية تحكم توربينات جيه مارك 5؟

ج: DS200TCCAG1AJBتعمل لوحة الإدخال والإخراج التشابهية المشتركة كواجهة مركزية لاستيعاب الإشارات التشابهية وتكييفها داخل نظام تحكم GE Mark V Speedtronic.وهي مسؤولة عن تجميع المدخلات المتطابقة المتطابقة للمجال وتحويلها إلى معايير، إشارات متوافقة مع النظام لمعالجة التداول من قبل مركز التحكم (STCA/COREBUS).

س2: كيفDS200TCCAG1AJBلوحة إدخال/خروج التناظرية المشتركة تقوم بتكييف إشارة متعددة المجالات لدخول الأجهزة الصناعية؟

ج:DS200TCCAG1AJBتقوم لوحة الإدخال والخروج التشابهية المشتركة بتنفيذ تكييف إشارة متعددة المجالات من خلال تطبيق التضخيم والخطية والعزلة والفلترات على مدخلات التشابه المتنوعة مثل حلقات 4 ′′ 20 mA ، RTDs ،الحرارة، وإشارات مراقبة العمود، وضمان سلامة إشارة عالية الوفاء تحت ظروف تشغيل التوربين القاسية.

السؤال 3: ما هي الطرق المتقدمة لإشارة التناظرية المدعومةDS200TCCAG1AJBلوحة إدخال/إخراج نظرية مشتركة في أنظمة توربينات جنرال؟

ج: DS200TCCAG1AJBيدعم Common Analog I/O Board مجموعة واسعة من الطرق التناظرية الصناعية ، بما في ذلك أجهزة حلقة التيار الدقيقة 4 ∼ 20 mA ، مدخلات الكشف عن درجة حرارة المقاومة ،إشارات الجهد الحراري الحراري مع تعويض التقاطع البارد، وقنوات مراقبة الجهد / التيار الكهربائي للعمود.

السؤال 4: كيفDS200TCCAG1AJBواجهة لوحة الإدخال والخروج التناظرية المشتركة مع لوحات الطرف والجمعيات السلكية الموزعة؟

ج: DS200TCCAG1AJBواجهات لوحة الإدخال والخروج التشابهية المشتركة مع الأنظمة الفرعية الموزعة للمحطة مثل CTBA و TBCA و TBQA من خلال صفوف الموصلات المخصصة (على سبيل المثال JAA و JBB و JCC و JDD) ، مما يتيح توجيه إشارة منظم ،توسيع الإدخال والإخراج المكونات، والحصول على البيانات التناظرية الحتمية عبر نظام التحكم الفرعي للتوربين.

السؤال 5: كيفDS200TCCAG1AJBهل تضمن لوحة الإدخال والخروج التماثلية المشتركة دقة قياسات المزدوج الحراري في ظل ظروف تراجع درجة الحرارة العالية؟

ج:DS200TCCAG1AJBلوحة الإدخال والخروج التماثلية المشتركة تضمن دقة العامل الحراري من خلال خوارزميات مكافأة التقاطع البارد المتكاملة، والتحديد الدقيق للاتصال المرجعي،وتقنيات خطية غير خطية من الجهد إلى درجة الحرارة، وبالتالي تقليل الانجراف الحراري وعدم اليقين في القياس في بيئات التوربين عالية درجة الحرارة.
