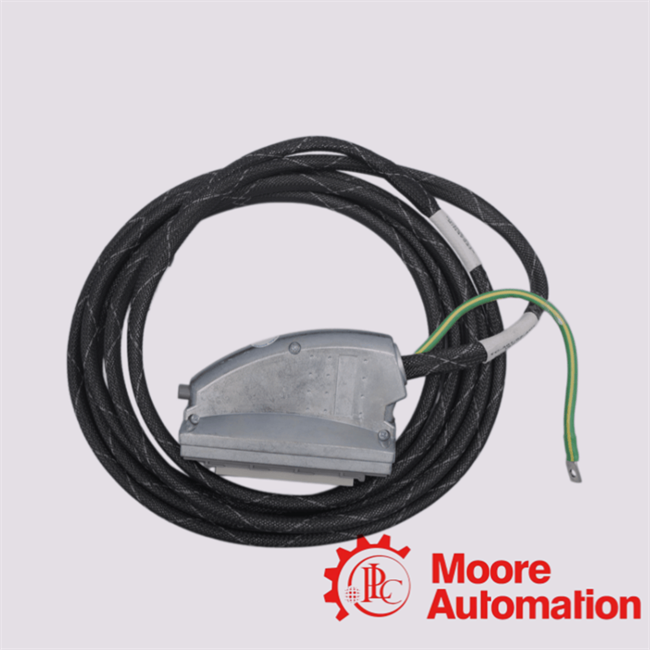

TC-205-02-12M5 ICS ثلاثي الصناعية I / O كابل فتحة رفيق

الـTC-205-02-12M5ICS Triplex Industrial I/O Companion Slot Cable is a specialized industrial interconnection cable engineered for deployment within the Trusted® Triple Modular Redundant (TMR) control system developed by ICS Triplex. The cable is specifically designed to establish reliable communication between Trusted 40-channel digital or analogue output modules and internal Field Termination Assemblies (FTAs) in Companion Slot configurationsتستخدم هيكل كابل متعدد النواة ، تفصل بين نقل الإشارة ، وعودة الطاقة الميدانية ، وتوزيع الطاقة الميدانية لتحسين سلامة الإشارة والعزل الكهربائي. TC-205-02-12M5كما يدعم إضافية التبادل الساخن ، مما يضمن تشغيل النظام دون انقطاع أثناء استبدال الوحدة أو سيناريوهات نقل الأخطاء.إن بناء العزل LSZH يعزز السلامة من الحرائق مع الحد من الانبعاثات الخطرة في المنشآت الصناعية.

1ما الذي يميزTC-205-02-12M5ككابل فتحة إدخال / إخراج صناعي في بنية ICS Triplex Trusted؟

الـTC-205-02-12M5هو كابل I/O Companion Slot صناعي عالي النزاهة تم تصميمه خصيصًا لنظام ICS Triplex Trusted® TMR (Triple Modular Redundant).تم تصميمه لإنشاء نقل إشارة محدد بين وحدات الإخراج الموثوق بها ومجمعات إنهاء المجال الداخلية (FTAs)، دعم الأتمتة الصناعية المقاومة للخلل وبيئات التحكم في العمليات الحرجة للسلامة.

2كيفTC-205-02-12M5تقنيًا تنسيق نقل الإشارة في تكوينات الفتحة المرافقة؟

الـ TC-205-02-12M5يسهل نقل الإشارة من خلال هيكل كابل ثلاثي متعدد النواة، حيث يتم فصل توجيه الإشارة وعودة طاقة المجال وتوزيع الطاقة كهربائياً.هذه المنهجية الهندسية المقسمة تقلل من التداخل الكهرومغناطيسي مع الحفاظ على ولاء الإشارة في الأنظمة الحرجة للمهمة.

3لماذاTC-205-02-12M5تعتبر ضرورية لنظم بيئية للسلامة الصناعية عالية التوافر؟

الـTC-205-02-12M5يعتبر لا غنى عنه لأنه يتيح إعادة توزيع الفتحات المرفقة ، مما يسمح لفتحات الهيكل المجاورة بدعم وحدات الاحتياط الساخن أو المبادلة الساخنة. في حالة عطل في الوحدة الأساسية ،يمكن لوحدة الاستعداد أن تتولى مسؤولية التشغيل تلقائيًا، مما يعزز بشكل كبير من وقت التشغيل والمرونة التشغيلية.

4أي أنواع إشارات الخروج يمكن أنTC-205-02-12M5في أنظمة التحكم الثلاثية لـ (آي سي إس) ؟

..e TC-205-02-12M5تم تصميمه لدعم كل من إصدارات 24 Vdc / 120 Vdc الرقمية وإشارات الإخراج التناظرية.تتيح هذه الاختلافية التشغيل التشغيلي السلس في مختلف قطاعات أتمتة العمليات بما في ذلك البتروكيماويات، توليد الطاقة، وأنظمة الأجهزة الآلية للسلامة (SIS).

5. ما توبولوجيا المكونات المدمجة داخلTC-205-02-12M5لتحسين الترابط؟

الـTC-205-02-12M5يدمج وصلات مزدوجة من النوع 96C في واجهة الهيكل ، مغلقة داخل غطاء ذو عرض مزدوج لدعم اتصال الفتحة المرافقة. في جانب نهاية المجال ،يستخدم الكابل مرفق من نوع 96 طريقًا، مما يضمن التكامل المهيكلة مع FTAs المتوافقة. بالإضافة إلى ذلك ، يتضمن رابط BLZF 3.5 ذو 5 طرق لاستعادة الطاقة ومرفق AMP ذو 6 طرق لتزويد الطاقة الميداني.
