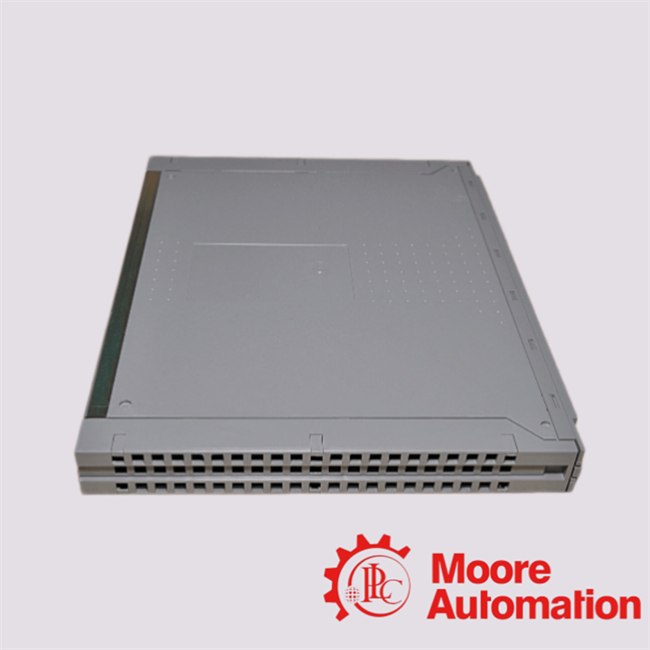

T7310 ICS وحدة إدخال / إخراج ناقلة استقبال ثلاثية المقاومة للخطأ

ICS ثلاثيT7310هي وحدة إرسال واستقبال للإدخال/الإخراج متسامحة مع الأخطاء، مصممة للاستخدام ضمن أنظمة أدوات السلامة Trusted® Triple Modular Redundant (TMR) التي طورتها ICS Triplex (Rockwell Automation). وهي تعمل كطبقة واجهة اتصال مهمة بين وحدات معالج وحدة التحكم ووحدات الإدخال/الإخراج الموزعة في بنيات الأتمتة الصناعية عالية التكامل.

في إطار TMR، T7310يوفر واحدًا من ثلاثة أرجل اتصال زائدة عن الحاجة في كل هيكل إدخال/إخراج، مما يضمن تبادل البيانات المستمر والمحدد حتى في حالة وجود أخطاء مفردة أو متعددة في الأجهزة. تعد هذه البنية أساسية للحفاظ على مستوى عالٍ من أداء مستوى سلامة السلامة (SIL) في البيئات ذات المهام الحرجة مثل النفط والغاز وتوليد الطاقة ومعالجة البتروكيماويات وأنظمة الأتمتة النووية.

س 1: ما هي طوبولوجيا الاتصالات المتكررة المعيارية الثلاثية المطبقة داخلت7310في ICS أبنية التحكم بالسلامة الموثوقة؟

ج:
ال T7310هي وحدة إرسال واستقبال I/O متسامحة مع الأخطاء مصممة للاستخدام في أنظمة ICS Triplex Trusted® TMR (Triple Modular Redundant). إنها تشكل واحدة من ثلاث قنوات اتصال زائدة عن الحاجة لكل هيكل إدخال/إخراج، مما يضمن أنه حتى في حالة فشل وحدة أو وحدتين، T7310تحافظ بنية Safetybus القائمة على التواصل الحتمي دون انقطاع بين وحدة التحكم وأنظمة الإدخال/الإخراج الفرعية الميدانية.

س2: كيفT7310تنفيذ انتشار الإشارة الحتمية المستندة إلى Safetybus بين وحدات المعالج ووحدات الإدخال / الإخراج الموزعة؟

ج:
الT7310يعمل كبوابة اتصال بين وحدات معالج هيكل وحدة التحكم والوحدات الميدانية لهيكل الإدخال/الإخراج. فهو ينقل ويستقبل أوامر الإدخال/الإخراج عبر لوحة الكترونية معززة لـ Safetybus ثلاثية النسخ وهيكل ناقل خارجي، مما يضمن التحقق من صحة جميع معاملات الإدخال/الإخراج وتخزينها مؤقتًا وفحصها بشكل متكرر للتأكد من اتساقها قبل التنفيذ.

س3: ما هي الطريقة التي يتم بهاT7310الحفاظ على سلامة النظام من خلال تشخيص الاسترجاع وبروتوكولات التحقق الذاتي المستمر؟

ج:
ال T7310يتضمن إجراءات اختبار الاسترجاع التلقائي التي بدأتها وحدات معالج وحدة التحكم. تتحقق هذه التشخيصات بشكل مستمر من سلامة الاتصال، وتكشف عن الأخطاء الكامنة، وتؤكد الحالة الصحية للوحدة. يؤدي أي انحراف يتم اكتشافه إلى ظهور إشارة لحالة الخطأ وانتشار الإنذار على مستوى النظام، مما يضمن الكشف المبكر عن الفشل في البيئات الحرجة للسلامة.

س4: ما هو دورT7310في الحفاظ على السلوك التشغيلي الفاشل في ظل ظروف فشل النظام الفرعي الجزئي؟

ج:
داخلT7310بنية ثلاثية التكرار، يتم الحفاظ على استمرارية النظام حتى في حالة فشل وحدة واحدة. كلT7310يتعامل بشكل مستقل مع قناة اتصال واحدة، وتقوم الوحدات المتبقية بالتصويت والتوفيق بين سلامة البيانات، مما يسمح للنظام بالبقاء قيد التشغيل في ظل ظروف متدهورة ولكن آمنة - وهذا هو المبدأ الأساسي لفلسفة التصميم الفاشلة.

س5: كيفT7310إدارة معالجة الإدخال/الإخراج على مستوى الهيكل وتوجيه الأوامر داخل لوحة الكترونية معززة للنظام الموثوق به؟

ج:
الT7310يقرأ رموز تعريف هيكل الإدخال/الإخراج من أوامر وحدة التحكم الواردة ويقارنها بمفاتيح تكوين عنوان الأجهزة. يتم فقط توجيه الأوامر التي تم التحقق من صحتها ومعالجتها بشكل صحيح من خلال Safetybus اللوحة الإلكترونية المعززة إلى وحدات الإدخال/الإخراج المقابلة، مما يضمن التوجيه الحتمي الصارم والقضاء على انتشار الإشارة التي تمت معالجتها بشكل خاطئ.
