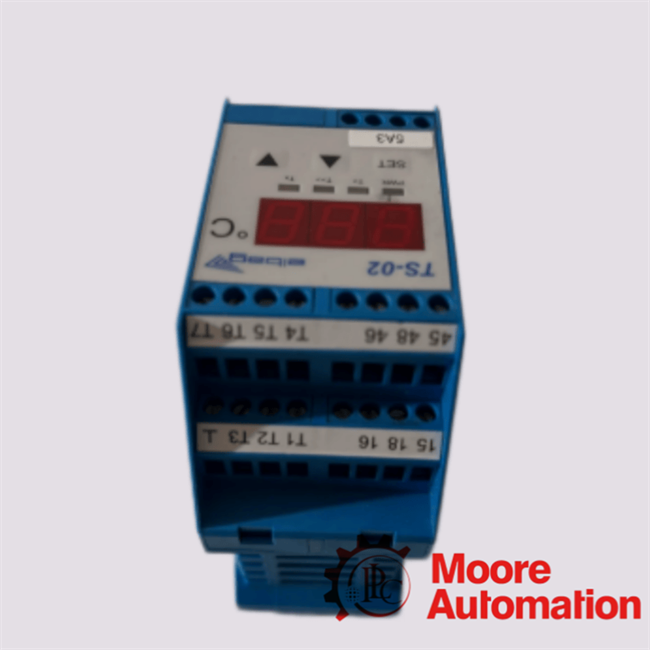

وحدة مراقبة درجة الحرارة TS-02

ال الباغ TS-02هي وحدة متعددة القنوات لمراقبة درجة الحرارة الصناعية وترحيل الحماية مصممة للإشراف المستمر على المعدات الكهربائية والكهروميكانيكية مثل المحولات والمحركات والمولدات. يتم استخدامه على نطاق واسع في أنظمة التوزيع ذات الجهد المتوسط ​​والجهد العالي لضمان الحماية الحرارية الموثوقة من خلال الحصول على درجة الحرارة في الوقت الحقيقي ووظائف الإنذار/الرحلة القائمة على التتابع.

يدمج الجهاز تقنيات استشعار متعددة، بما في ذلك الثرمستورات PTC (المتوافقة مع DIN 44081/82) وكاشفات درجة الحرارة المقاومة PT100، مما يتيح مراقبة درجة الحرارة الوقائية والدقيقة ضمن منصة واحدة.

س 1: ما هي طوبولوجيا مراقبة درجة الحرارة القائمة على الثرمستور متعدد القنوات والتي يتم تنفيذها داخلTS-02تحت ELBAG هندسة المراقبة الصناعية؟

ج:
ال TS-02عبارة عن وحدة ترحيل متعددة الحلقات لمراقبة درجة الحرارة والحماية مصممة للإشراف على المعدات الصناعية باستخدام الثرمستورات PTC (Kaltleiter) وأجهزة الاستشعار PT100. يدمج TS-02 دوائر قياس متعددة ("Tx"، "T>"، "T>>") لتوفير إشراف حراري هرمي، مما يتيح وظائف الإنذار والرحلة المتدرجة في أنظمة حماية المحولات والمحرك والمولدات.

س2: كيف؟ه TS-02تنفيذ التمييز في عتبة مقاومة الثرمستور في الوقت الحقيقي في خوارزمية تقييم درجة الحرارة الخاصة بها؟

ج:
ذه TS-02 سيتم تنفيذه من خلال التقييم المستمر لعتبات مقاومة PTC في نطاق كيلو أوم، حيث تتم ترجمة التحولات في درجات الحرارة إلى حالات تبديل منفصلة. عندما تتجاوز المقاومة العتبات المعايرة، يقوم TS-02 بتنشيط مخرجات التتابع المقابلة، مما يضمن الكشف الحتمي عن تصاعد درجة الحرارة وإشارة الخطأ.

س 3: ما هي الأهمية الوظيفية للبنية المنطقية للترحيل متعدد المراحل المضمنة في thه TS-02(T>، T>>، Tx) قنوات المراقبة؟

ج:
ال TS-02يستخدم هيكل منطق الحماية ثلاثي المستويات:

• T> (مرحلة ما قبل الإنذار)
• T >> (مرحلة إيقاف تشغيل درجة الحرارة الزائدة الحرجة)
• Tx (دائرة مراقبة مساعدة / مركبة)

تتيح هذه البنية الهرمية التعامل مع التصعيد الحراري التدريجي، مما يسمح بالإنذار المبكر، وتقليل الحمل المتحكم فيه، وفصل الطوارئ النهائي اعتمادًا على شدة الحرارة.

س4: كيف؟ه TS-02تنفيذ آليات استقرار طويلة المدى ذاتية المعايرة من خلال دورة التشخيص الدوري؟

ج:
يقوم TS-02 بإجراء دورة اختبار ذاتي تلقائي كل 720 ساعة، يتم خلالها تنشيط المرحل 4 لمدة 10 دقائق تقريبًا. يتحقق روتين التشخيص الداخلي من صحة القياس، مما يضمن تعويض الانجراف على المدى الطويل والحفاظ على استقرار القياس دون إعادة المعايرة اليدوية.

س5: ما هي طريقة عمل Tإس-02الكشف عن الحالات الشاذة في الأسلاك مثل ظروف الدائرة المفتوحة أو الدائرة القصيرة في شبكة الاستشعار الخاصة بها؟

ج:
ذه TS-02يراقب باستمرار سلامة حلقة الاستشعار في جميع قنوات القياس. إذا تم اكتشاف انقطاع سلك أو دائرة كهربائية قصيرة في الدوائر "temp >" أو "temp >>" أو "Tx"، يقوم النظام على الفور بتشغيل:

• إشارة الخطأ على شاشة العرض المكونة من 7 أجزاء
• تفعيل إخراج مرحل الخطأ (المرحل 4)

وهذا يضمن الكشف السريع عن تدهور شبكة الاستشعار.
