| مكان المنشأ: | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية: | Bently Nevada |
| إصدار الشهادات: | CO.CQ |
| رقم الموديل: | 3500/25(149369-01+135473-01) |

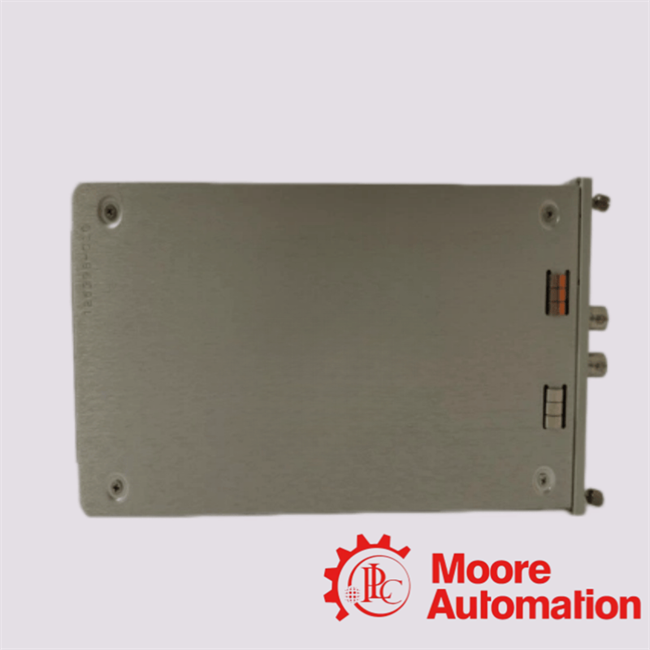

الـ 3500/25 (149369-01 + 135473-01)وحدة Keyphasor المحسّنة هي وحدة تحديد الإشارة ذات القنوات المزدوجة عالية الدقة وحدة مرجعية للمرحلة المصممة لدمجها في نظام حماية الآلات Bently Nevada 3500.يعمل كواجهة مرجعية تناوبية حرجة ، حيث يكتسب إشارات الدخول من مسبار القرب أو المقاطع المغناطيسية ويحولها إلى إشارات Keyphasor الرقمية الحتمية.هذه الإشارات تمثل الموقف الزاوي الدقيق للعمود وهي ضرورية لتحليل الاهتزاز المتزامن، قياسات متجهات، ومراقبة حالة متقدمة.من الناحية المعمارية ، يتم تنفيذ الوحدة كبطاقة نصف الارتفاع ، وقناة مزدوجة ، مما يسمح باستخدام الرف بكفاءة مع الحفاظ على وفاءة إشارة عالية.يدعم كل من تكوينات الإدخال والإخراج المعزولة وغير المعزولة (عبر وحدة 135473-01 لإدخال وإخراج)، مما يتيح النشر في بيئات صناعية معقدة حيث يتطلب عزل الإشارة وسلامة النظام.الـ3500/25 (149369-01 + 135473-01)تعزز وظائف Keyphasor التقليدية من خلال تقديم قدرات معالجة إشارات موسعة ، وتحسين الأداء منخفض السرعة ، والتوافق مع الأنظمة القديمة.وهو متوافق تمامًا مع الوحدات السابقة مع إدخال ميزات متقدمة مثل التعامل مع إشارات الأحداث المتعددة والشغيل القابل للتكوين.في التطبيقات عالية الموثوقية مثل التوربينات والمضغوطات والمولدات ، توفر الوحدة إشارات توقيت دقيقة مرة واحدة في الدورة أو عدة أحداث في الدورة ،تتيح قياس دقيق لسرعة الدوران، زاوية المرحلة ، ومعلمات متجهات الاهتزاز. وهي مناسبة أيضًا لهياكل ثلاثية النموذجية الاضافية (TMR) ، حيث تعمل الوحدات المزدوجة بالتوازي لضمان الاضافية وتحمل الأخطاء.
| خصائص المدخلات | |
| المحولات المدعومة: |
|
| نطاق الجهد المدخل: |
|
| الحد الأدنى لمقاومة المدخل: | ≥ 21.8 كيلو أوت |
| أداء التردد والسرعة | |
| نطاق تردد الإدخال: | 0.017 هرتز إلى 20 كيلو هرتز (من 1 إلى 1,200،000 cpm) |
| نطاق سرعة الخروج: |
1 إلى 99,999 cpm |
| الدقة: |
|
1ما هو الدور الوظيفي الجوهري3500/25 (149369-01 + 135473-01)تنفيذها داخل نظام حماية للآلات عالي النزاهة؟
الـ3500/25 (149369-01 + 135473-01)تعمل كوحدة Keyphasor® ، وتقدم إشارات مرجعية دقيقة للدور الضرورية لتحليل الاهتزاز المتزامن.فإنه يتيح ارتباط دقيق بين موقف دوران العمود وبيانات الاهتزاز الديناميكية، وبالتالي تحسين دقة التشخيص في المعدات الدورية الحرجة.
2كيف يضمن 3500/25 (149369-01 + 135473-01) تحديد الإشارة والدقة الزمنية في قياسات سرعة الدوران؟
الـ3500/25 (149369-01 + 135473-01)يستخدم إشارة عالية الدقة والتشخيص الخوارزميات الصفر-العبور للحفاظ على توقيت محدد.التأكد من أن الأحداث التي تسببها المرحلة تتماشى باستمرار مع علامات دوران العمود.
3لماذا تعتبر بنية القناة المزدوجة لـ 3500/25 (149369-01 + 135473-01) مفيدة من أجل الازدحام والموثوقية؟
الـ3500/25 (149369-01 + 135473-01)يدمج قناتين منفصلتين من قنوات إدخال Keyphasor، مما يتيح اكتساب إشارة زائدة.هذا التزامن يعزز مرونة النظام من خلال السماح بالعمل المستمر حتى في حالة فشل قناة واحدة، وبالتالي دعم بيئات المراقبة عالية التوافر.
4ما هي أنواع مدخلات المحولات المتوافقة مع 3500/25 (149369-01 + 135473-01) ، وكيف يمكن أن تستوعب طرق إشارة متنوعة؟
الـ3500/25 (149369-01 + 135473-01)يدعم مجموعة متنوعة من إشارات الدخول ، بما في ذلك أجهزة المسح القريبة والمستقبلات المغناطيسية. تتيح دوائر تكييف إشاراتها التكيف مع مستويات الجهد المختلفة ،خصائص شكل الموجة، والهندسة التثبيت.
5كيف يساهم 3500/25 (149369-01 + 135473-01) في منهجيات تحليل الاهتزاز المتقدمة مثل المدار وتوليد مخطط Bode؟
من خلال توفير مرجعية مرحلة مستقرة ودقيقة،3500/25 (149369-01 + 135473-01)يسمح بتقنيات تحليلية متطورة مثل رسم المدارات وتحليل المتجهات القطبية ورسومات بود. تعتمد هذه المنهجيات على تماسك المراحل ، والذي تضمن الوحدة بدقة عالية.
