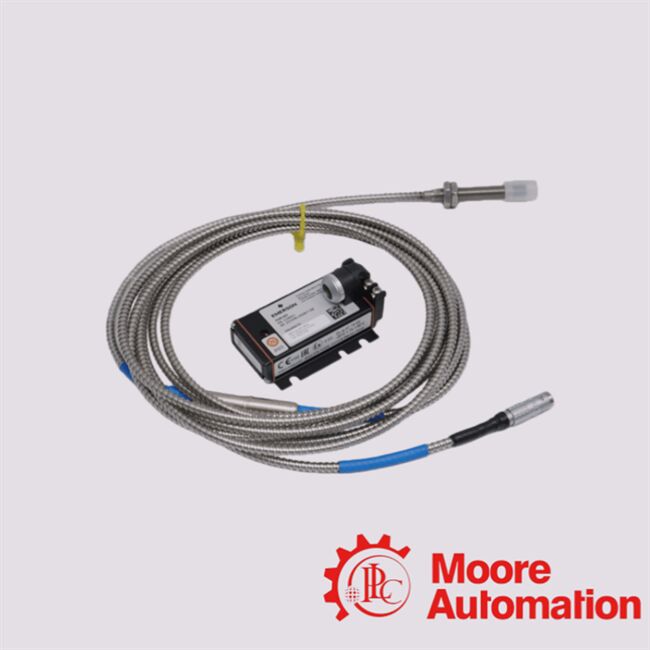

مستشعر التيار الدوامي إيمرسون PR6423/01K-010

سلسلة PR6423 هي جهاز استشعار عدم الاتصال لتحريك التيار الدوامي (القربية) يستخدم لقياس تحريك العمود الثابت والديناميكي والحركة في الآلات الدوارة

(على سبيل المثال التوربينات والضاغطات والمضخات وصناديق التروس).يقيس تحريك/وضع العمود الشعاعي والحوري، ومتجه العمود، والاهتزاز/التذبذب، و فيلم الزيت

السماكة / مساحة الإفراج عن المحامل ، الدفع المحوري ، التوسع التفاضلي ، مساحة الإفراج عن الصمام / الفجوة الهوائية

العمود الدوار المعدني والسطح الثابت. باختصار: PR6423 هو جهاز استشعار عالي الدقة غير اللاصق لمراقبة العمود

الحركة / الانتقال / الاهتزاز في المعدات الدورية الحرجة ؛ /01K- 010 سيكون أحد المتغيرات في هذه العائلة.

0.5 ملم (≈ 20 مل) أي الفجوة المعدلة بين طرف جهاز الاستشعار والهدف عند التحرّك الصفري.

ملاحظات التثبيت والسلامة

بناء على المبادئ التوجيهية العامة للمصنعين لأجهزة استشعار PR6423.

• التثبيت بدون اتصال ضروري: يجب أن تواجه رأس جهاز الاستشعار سطح العمود المستهدف ، مع فجوة هواء ثابتة (اسمية ~ 0.5 ملم). يعتمد القياس على التغيرات في هذه الفجوة ؛ يجب أن يكون المستشعرلا..لمسي العمود.

• الموازنة الصحيحة (العمودية): يجب تركيب مسبار الاستشعار عموديا على سطح القياس؛ أي ميل يمكن أن يؤدي إلى أخطاء القياس، وخاصة أثناء دوران العمود.حتى الانحرافات الزاوية الصغيرة يمكن أن تسبب أخطاء قياس كبيرة في ظل الظروف الديناميكية.

• خيط التثبيت / التثبيت الميكانيكي: استخدم التركيب الصحيح (M10 × 1 أو 3/8‐24 UNF اعتماداً على المتغير) كما هو محدد في النموذج. مطلوب التثبيت الميكانيكي المناسبلأن الحركة ستشوه القراءات.

• معالجة الكابلات: استخدم نوع الكابل المحدد (معزول من PTFE أو مدرع إذا تم تحديده) احترم الحد الأدنى من نصف قطر الانحناء (كابل قياسي: ≥ 25 مم ؛ كابل مدرع:≥ 35 ملم) لتجنب تدمير الأسلاك الداخلية أو تدهور سلامة الإشارة.

• استخدام محول إشارة / مكيف مناسب: يجب معالجة إشارة التيار الدوامي الخام بمحول متوافق (أو نظام مراقبة) لإنتاج مخرج تشبيه قابل للاستخدام (جهد أو تيار) للأجهزة في الأسفل.

• الظروف البيئية والتشغيلية: تم تصميم جهاز الاستشعار لظروف الصناعية ‬ درجة حرارة عالية، اهتزازات، احتمال التعرض للزيت / الضباب.تصنيف الحماية، توجيه الكابلات، الختم).

• المعايرة عند التثبيت: بعد التثبيت، ضبط ومعايرة فجوة الهواء / صفر المرجعية مع عمود الهدف (أو معيار المعايرة) وفقا لتعليمات الشركة المصنعة.أي إعادة تثبيت أو استبدال للمستشعرات يجب أن تطلب إعادة معايرة.

• الامتثال للمعايير (إن لزم الأمر): تم تصميم سلسلة PR6423 لتلبية معايير الصناعة لمراقبة الآلات (على سبيل المثال API 670 ، DIN 45670 ، ISO 10817-1) خاصة لتطبيقات الآلات التوربومية الحرجة.

• ملاءمة البيئات الخطرة (اختياريًا): عندما تستخدم مع مكيفات الإشارة المناسبة وحواجز السلامة،يمكن استخدام أجهزة استشعار التيار الدوامي مثل PR6423 في الغلاف الجوي الخطير/المتفجّر، ولكن فقط إذا كان النظام الكامل (المستشعر + المحول + الحاجز) يستوفي متطلبات التصديق المعمول بها.يجب عليك التحقق من حالة التصديق لكل بلد/منطقة.
