IS200VSPAH1A
وصف وظيفي

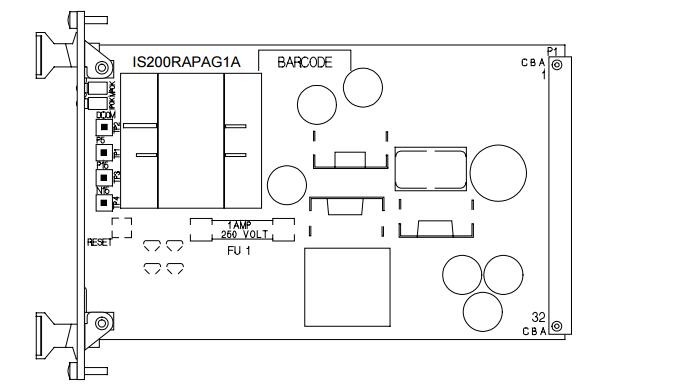

يقبل IS200RAPA Rack Power Supply Board (RAPA) إدخال موجة مربعة 48 فولت ، 25 كيلوهرتز ويوفر ما يلي:
• الفولتية للتحكم بالتيار المستمر التي تتطلبها الألواح الأخرى في حامل لوحة Innovation SeriesTM (من خلال موصل P1).
• وظيفتا "Power ON" و "Master RESET" للتحكم. يوفر مؤشرا LED وأربع نقاط اختبار معلومات تشخيصية على اللوحة (يتم توفير مصهر واقي واحد). يتم تثبيت لوحة RAPA في رف لوحة Innovation Series. تحتوي لوحة RAPA أيضًا على معالج مضيف ناقل متوازي. يتم توصيل جميع إشارات الناقل القياسية من خلال موصل P1. هناك مراجعتان وظيفيتان للوحة RAPA قيد الخدمة حاليًا ، IS200RAPAG1A_ و IS200RAPAG1B_ _. هناك اختلافات طفيفة في تفاوتات الجهد والإشارة المرجعية بينهما.
وظيفة إعادة الضبط يوفر خط PSEN على الموصل P1 مصدرًا منطقيًا تحت حماية الجهد وإعادة الضبط والماجستير
وظائف RESET.
• عند تشغيل Power Up ، سيكون خط PSEN منخفضًا لمدة 100 مللي ثانية بعد أن يكون الإدخال إلى منظم 5 فولت تيار مستمر أعلى من 9 فولت تيار مستمر و 5 فولت تيار مستمر أعلى من 4.6 فولت تيار مستمر.
في Power Down (أو تراجع الطاقة) ، سيتم تأكيد خط PSEN منخفضًا عندما ينخفض دخل منظم التيار المستمر 5 فولت إلى أقل من 9 فولت تيار مستمر. سيؤدي زر إعادة الضبط الرئيسي (الموجود في اللوحة الأمامية للوحة RAPA) إلى انخفاض PSEN عند الضغط على الزر وسيظل PSEN منخفضًا لمدة 100 مللي ثانية بعد تحرير زر إعادة الضبط. سيؤدي سحب PSEN منخفضًا من لوحة خارجية لمدة 30 ميكروثانية كحد أدنى إلى إعادة تعيين وسيبقى PSEN منخفضًا لمدة 100 مللي ثانية على الأقل أو حتى يتم تحرير خط PSEN.
Serial Board Identification يوجد جهاز ذاكرة تسلسلية بحجم 1024 بت على اللوحة. تمت برمجة هذه الذاكرة مع معلومات تعريف ومراجعة اللوحة. يتم الوصول إلى المعلومات من خلال خط بيانات واحد ، BRDID ، على موصل P1.
