وحدة ABB XV371A ABB XV371 A VENTURE DOUBLE PURPLE بقعة جديدة قابلة للطي

وحدة ABB XV371A ABB XV371 A VENTURE DOUBLE PURPLE بقعة جديدة قابلة للطي

وصف المنتج :

إذا تم تكوين مراقبة الدائرة المفتوحة أو الدائرة القصيرة ، يتم عرض الخطأ المكتشف بواسطة LED الأحمر Ovl طالما أنه موجود. يتم تخزين رسالة خطأ في نظام PLC (FK4 ، رقم الخطأ 9).
لتجنب رسائل الخطأ مع المدخلات التناظرية غير المستخدمة ، من المفيد عدم تكوين هذه القنوات لـ Pt100. اتصال أجهزة استشعار درجة الحرارة Pt100 في تكوين 3 أسلاك إذا كانت أجهزة الاستشعار موجودة بالقرب من بعضها البعض ، هناك حاجة إلى قلب واحد فقط
سلك العودة AGND1. في وضع التشغيل "Pt100 في تكوين 3 أسلاك" ، ينتمي إدخالان متماثلان متجاوران (مثل EW 6،00 و EW 6،01). للتكوين ، يجب تكوين كل من المدخلات إلى
وضع التشغيل المطلوب ، انظر جدول التكوين الشكل. التيار المستمر لقناة واحدة يتدفق عبر جهاز استشعار المقاومة Pt100 ، التيار الثابت للقناة الأخرى من خلال أحد الأسلاك.

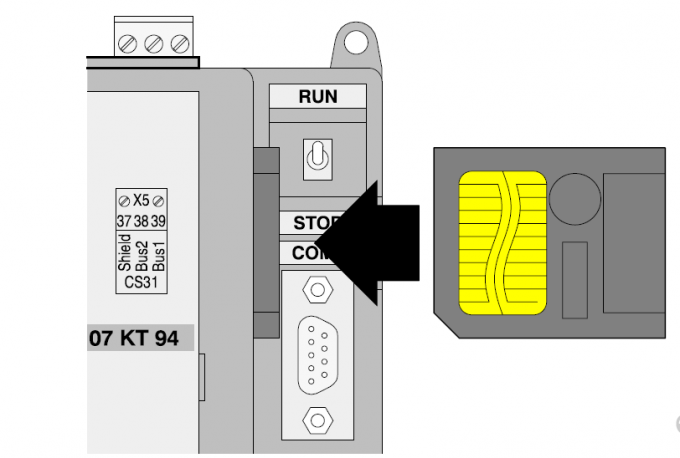

تقوم الوحدة الأساسية 07 KT 94 باحتساب قيمة القياس من قطرتين من الجهد وتخزينها تحت العنوان الفردي

توصية المنتج ذات الصلة:

شخصية المنتج:

IResolution في نظام PLC: يتم تحويل القيم المقاسة بدقة
12 بتة ، أي 11 بتة بالإضافة إلى علامة للجهد و 12 بت بدون علامة للتيار. يتم تحويل النطاقات 0 ... 5 فولت و ± 5 فولت مع 10 بت بالإضافة إلى sign.the الإخراج A 62،00 متاح فقط للعداد. إذا كان الناتج سيستخدم كمخرج رقمي عادي ، فيجب أن يوجد مزيد من التفاصيل في المجلد 2 ، الفصل 5.1 "عام
معلومات لاستخدام المدخلات والمخرجات التناظرية ". من أجل التأكد من أن قنوات الإدخال غير المستخدمة لها مستوى 0V محدد ، فقد يتم اختصارها إلى AGND. يجب تكوين المدخلات غير المستخدمة مع" غير مستخدم ".
العلاقة بين إشارات المدخلات التناظرية والأرقام المحولة موضحة في الأشكال التالية. تأكد من أن العداد عالي السرعة لم يتم تكوينه على أوضاع التشغيل 1 أو 2 (انظر أيضًا الفصل "عداد عالي السرعة") ميزات المدخلات التناظرية: المدخلات التناظرية 8 غير معزولة كهربائيًا. محول A / D هو 12 بت. يتم إجراء الإشارات التناظرية في كبلات محمية (انظر يمكن تكوين المدخلات التناظرية بشكل فردي في الكثير من أوضاع التشغيل المختلفة (حتى كإدخالات رقمية). كالآتي
