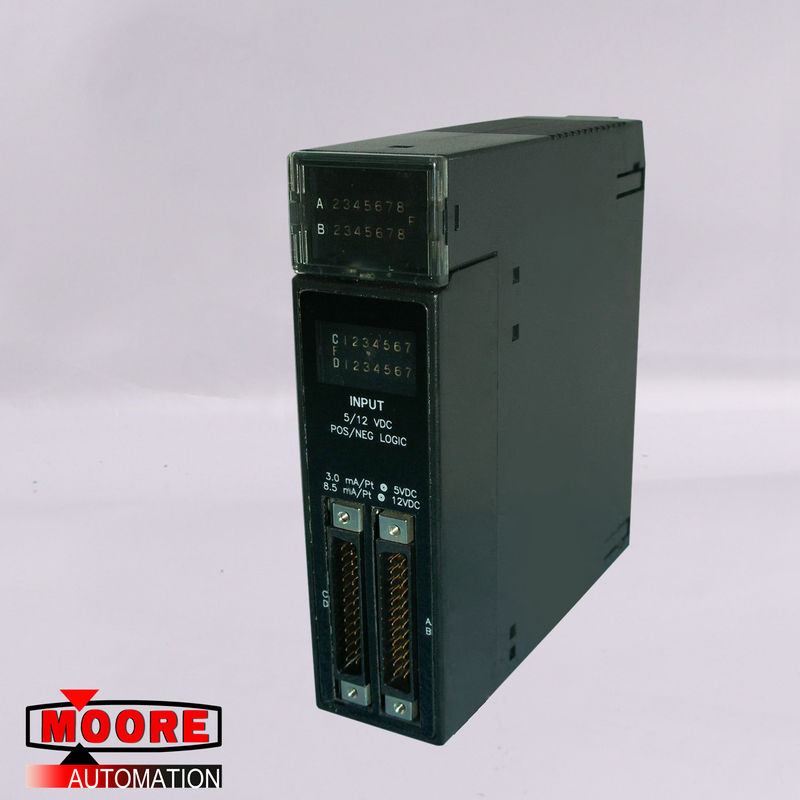

وحدة الإدخال IC693MDL654C GE

وحدة الإدخال IC693MDL654C GE

⇒ انقر هنا للحصول على سعر جيد IC693MDL654C

اتصل بنا

البريد الإلكتروني: miya@mvme.cn (انقر)

س: 2851195450

الهاتف: 86-18020776792(انقر)

سكايب: miyazheng520(انقر)

تفاصيل المنتج

IC693MDL645 هو مدخل منطقي موجب / سلبي بجهد 24 فولت تابع لسلسلة 90-30 من وحدات التحكم المنطقية القابلة للبرمجة.

يمكن تثبيته في أي نظام من سلسلة 90-30 PLC يحتوي على لوحة أساسية ذات 5 أو 10 فتحات.وحدة الإدخال هذه لها كلاهما موجب و

خصائص المنطق السلبي.لديها 16 نقطة إدخال لكل مجموعة.إنها تستخدم محطة طاقة مشتركة واحدة.لدى المستخدم خياران لتشغيل الأجهزة الميدانية ؛

إما تزويد الطاقة مباشرة أو استخدام مصدر متوافق + 24 BDC.

الخصائص المنطقية المزدوجة لوحدة IC693MDL645 تجعلها مثالية في التطبيقات التي تتطلب مفاتيح القرب الإلكترونية ، ومفاتيح الحد ،

وأزرار الضغط.من المهم ملاحظة أن الأسلاك ومعلومات التعريف الحالية موجودة في ملحق.هذا الإدخال موجود

بين السطح الداخلي والخارجي للباب المفصلي.توجد معلومات الأسلاك على جانب الملحق المواجه للخارج.

يوجد التعريف الحالي داخل الملحق ، لذلك من الضروري فتح الباب المفصلي لمراجعة هذه المعلومات.

تم تصنيف هذه الوحدة على أنها جهد منخفض ، وهذا هو السبب في أن الحافة الخارجية للإدخال تم ترميزها باللون الأزرق.

يوجد في الجزء العلوي من الوحدة صفان أفقيان ، يحتوي كل صف على ثمانية مصابيح LED خضراء.المصابيح التي تتوافق مع الجزء العلوي

يتم تصنيف نقاط إدخال الصف من 1 إلى 8 من A1 إلى A8 ، بينما يتم تصنيف نقاط إدخال الصف الثاني ، والتي تتوافق مع نقاط الإدخال من 9 إلى 16 ، من B1 إلى B8.

تعمل مصابيح LED هذه للإشارة إلى حالة "التشغيل" أو "الإيقاف" لكل نقطة إدخال.

تتميز وحدة الإدخال المنطقي الموجب / السالب بجهد 24 فولت بجهد مقدر يبلغ 24 فولت مع نطاق جهد دخل تيار مستمر من 0 إلى +30 فولت تيار مستمر.عزل

1500 فولت بين جانب المجال وجانب المنطق.عادةً ما يكون تيار الإدخال عند الجهد المقنن 7 مللي أمبير.لخصائص الإدخال: الجهد على الدولة

هو 11.5 إلى 30 فولت تيار مستمر بينما الجهد خارج الحالة هو 0 إلى ± 5 فولت تيار مستمر.التيار على الحالة هو 3.2 مللي أمبير كحد أدنى والتيار خارج الحالة هو 1.1 مللي أمبير كحد أقصى.

عادةً ما يكون وقت الاستجابة للتشغيل والإيقاف 7 مللي ثانية لكل منهما.يبلغ استهلاك الطاقة عند 5 فولت 80 مللي أمبير (عند تشغيل جميع المدخلات) من ناقل 5 فولت على اللوحة الخلفية.

استهلاك الطاقة عند 24 فولت هو 125 مللي أمبير من ناقل اللوحة المعزولة 24 فولت أو من الطاقة التي يوفرها المستخدم.
