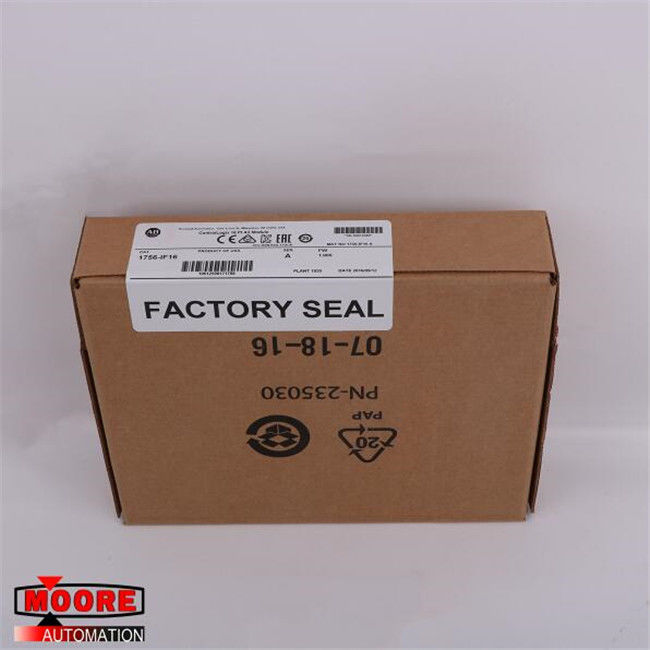

1756-IF16 1756IF16 AB AB وحدة الإدخال / الإخراج التناظرية الحالية / الجهدية غير المعزولة
⇒ انقر هنا للحصول على سعر جيد 1756-IF16
الماركة / الشركة المصنعة | ألين برادلي / الولايات المتحدة الأمريكية |
رقم القطعة |
1756-IF16 |
رقم الجزء البديل | 1756-IF16 |
وصف | محرك سيرفو |
أبعاد |
23.3x18.3x5.3 سم |
وزن | 0.35 كجم |
اتصل بنا
البريد الإلكتروني: miya@mvme.cn (انقر)
س: 2851195450
الهاتف: 86-18020776792(انقر)
سكايب: miyazheng520(انقر)
تفاصيل المنتج
تعد AB 1756-IF16 وحدة إدخال / إخراج تناظرية غير معزولة للتيار / الجهد.من أجل الاتصال بهيكل ControlLogix ، فإنه يتطلب RTB ، أو مبيت كتلة طرفية قابل للإزالة ، إما 1756-TBS6H أو 1756-TBCH.وحدة الإدخال هذه لديها 16 نقطة متاحة.تتيح هذه النقاط للمستخدمين توصيل الوحدة بطرق مختلفة ، على عكس الوحدات النمطية الأخرى.يمكن توصيل الأسلاك 1756-IF16 باستخدام ثلاث طرق مختلفة ، اعتمادًا على متطلبات المستخدم والتطبيق: الأسلاك أحادية الطرف ، والأسلاك التفاضلية ، والأسلاك التفاضلية عالية السرعة.تكون طريقة الأسلاك أحادية الطرف هي الأفضل عندما تكون جميع أجهزة الإدخال مرتبطة بأرضية مشتركة.هذا لمقارنة جانب واحد من إدخال الإشارة بإشارة الأرض للحصول على الفرق ، والذي تستخدمه الوحدة بعد ذلك في توليد البيانات الرقمية لوحدة التحكم.يمكن إجراء 16 تمرينة أحادية الطرف.عندما لا يكون للتطبيقات أرضية مشتركة أو يمكن أن يكون لها أزواج إشارات منفصلة ، يوصى باستخدام طريقة الأسلاك التفاضلية.طريقة التوصيل هذه مناسبة أيضًا للبيئات التي تتطلب مناعة محسنة ضد الضوضاء.القنوات في الوضع التفاضلي ليست معزولة تمامًا عن بعضها البعض.
قد تؤثر إحدى القنوات على قراءة قناة أخرى إذا كانت إشارات الإدخال التفاضلي المتعددة لها مراجع مشتركة مختلفة للجهد.عندما يحدث هذا ، يجب على المستخدمين توصيل المدخلات على وحدات مختلفة أو استبدال الوحدة غير المعزولة بوحدة إدخال معزولة.8 اتصالات مسموح بها في هذا الوضع.أخيرًا ، تسمح طريقة الأسلاك التفاضلية ذات الوضع عالي السرعة بتحديث البيانات بأسرع ما يمكن.ومع ذلك ، هناك شروط معينة مطلوبة حتى يتمكن المستخدمون من استخدام الوضع عالي السرعة.أولاً ، تستخدم طريقة الأسلاك التفاضلية.ثانيًا ، في هذا الوضع ، يمكن استخدام قناة واحدة فقط من كل أربع قنوات في الوحدة النمطية.يبلغ استهلاك الطاقة لوحدة 1756-IF16 2.3 واط ولديها إجمالي طاقة لوحة الكترونية معززة تبلغ 2.33 واط.نطاق الإدخال هو ± 10 فولت ، من 0 إلى 10 فولت ، من 0 إلى 5 فولت ، أو من 0 إلى 20 مللي أمبير.السحب الحالي لهذه الوحدة عند 5.1 فولت هو 150 مللي أمبير ، أو 65 مللي أمبير عند 24 فولت.تصنيفات الجهد والتيار للوحة معززة هي 5.1 فولت تيار مستمر ، و 150 مللي أمبير كحد أقصى ، و 24 فولت تيار مستمر 65 مللي أمبير كحد أقصى.يتراوح نطاق تيار الإدخال من 4 إلى 20 مللي أمبير ونطاق جهد الدخل من -10 إلى 10 فولت ويقتصر على 100 فولت أمبير.يبلغ معدل تبديد قوة الجهد حوالي 2.3 واط وتبديد الطاقة الحالي 3.9 واط.التبديد الحراري للجهد هو 7.84 وحدة حرارية بريطانية / ساعة و 13.3 وحدة حرارية بريطانية / ساعة للتيار.كما أن لديها حماية قصوى ضد الجهد الزائد تبلغ 30 فولت تيار مستمر (جهد) و 8 فولت تيار مستمر (تيار).
