IC698CHS017 GE RX7i 17 فتحة على الحائط (خلفي)
⇒ انقر هنا للحصول على سعر جيد IC698CHS017
الماركة / الشركة المصنعة | GE / الولايات المتحدة الأمريكية |
رقم القطعة |
IC698CHS017 |
رقم الجزء البديل | IC698CHS017 |
وصف | محرك سيرفو |
أبعاد |
48.5 × 18.7 × 28.5 سم |
وزن | 6.28 كجم |
اتصل بنا
البريد الإلكتروني: miya@mvme.cn (انقر)
س: 2851195450
الهاتف: 86-18020776792(انقر)
سكايب: miyazheng520(انقر)
تفاصيل المنتج

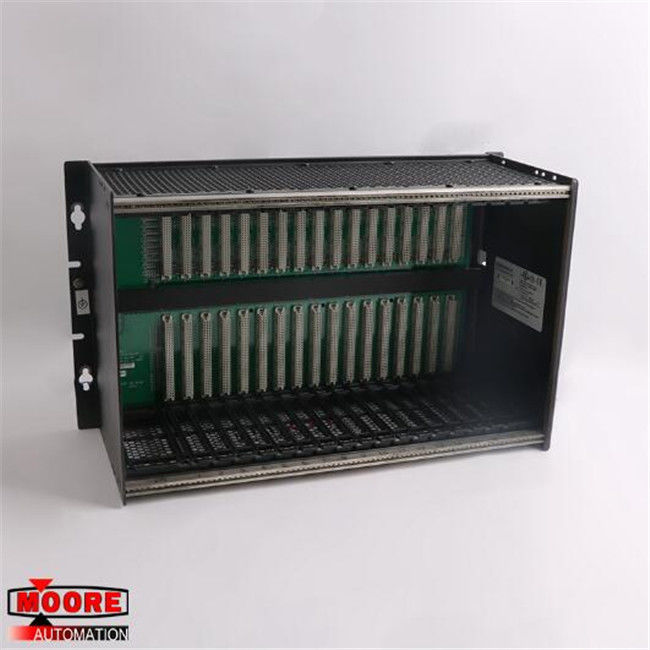

IC698CHS017 عبارة عن رف مُركب أمامي وخلفي مكون من 17 فتحة وقادر على دعم وحدات Series 90-70 و VME و RX7i.تكون موصلات الوحدة على اللوحة المعززة للحامل متباعدة بمقدار 0.8 بوصة (20.3 ملم) ومتوافقة مع كل من الوحدات أحادية العرض ومزدوجة العرض.تحتوي فتحة الرف صفر على مصدر طاقة الوحدة ، بينما تحتوي فتحة الحامل الأولى على وحدة المعالجة المركزية للوحدة.جميع الفتحات الأخرى متاحة لأي خليط من الوحدات.
يعتبر IC698CHS017 رف "معدات مفتوحة" ؛لذلك ، يجب تثبيته في غلاف حماية IP54 على الأقل.يبلغ ارتفاع هذا الرف 11.15 بوصة (283 ملم) وعرضه 19 بوصة (483 ملم) وعمقه 7.5 بوصات (190 ملم).يلزم تسع بوصات (23 سم) من المساحة لتركيب مروحة بين الرفوف.ملاحظة: يلزم وجود مروحة تبريد في حالة تركيب وحدات معينة في الحامل ، وكل مروحة مصممة لمصدر طاقة مختلف.
وصلات العبور ومفاتيح DIP ليست ضرورية لعنونة الوحدات ؛بدلاً من ذلك ، يدعم الحامل استشعار الفتحة لوحدات الإدخال / الإخراج.تتم الإشارة إلى نقطة وحدة الإدخال / الإخراج عبر برنامج CIMPLICITY Machine Edition Logic Developer-PLC.يتم توصيل إشارات تسلم المقاطعة وكذلك إشارات منح الناقل تلقائيًا معًا في تكوين سلسلة ديزي.يتم دعم مصادر طاقة التيار المتردد RX7i بواسطة IC698CHS017 مع القدرة على تحمل التيارات العالية.تدعم موصلات J2 الموجودة على حامل اللوحة المعززة 64 بت لكل دورة سرعات نقل VME.
تحتوي وحدات RX7i و Series 90-70 على خيارات مختلفة لتأريض الدرع.بالنسبة لأجهزة RX7i ، يجب أن يتم ربط الألواح المعدنية لكل وحدة بإحكام بالغلاف.بالنسبة للوحدات النمطية من السلسلة 90-70 ، سيتصل المشبك الأرضي المدمج بالتغليف عند تثبيته.لتوصيل الحامل بالأرض ، استخدم سلك AWG # 12 (3.33 مم 2) مع صامولة وغاسلة نجمية لتوصيل الأزرار الأرضية المثبتة على الجانب بالأرض الأرضية.
خدمتنا
100٪ جديد كامل-ختم المصنع الأصلي
الضمان: 12 شهر
الحزمة: التعبئة الأصلية مع كرتون
وقت التسليم: يتم الشحن خلال 3 أيام بعد الدفع
