IC698CHS017 GE RX7i 17 فتحة رف جدار (خلفي) جبل
⇒ انقر هنا للحصول على سعر جيد IC698CHS017
العلامة التجارية / الشركة المصنعة | جنرال إلكتريك / الولايات المتحدة الأمريكية |
رقم القطعة |
IC698CHS017 |
رقم الجزء البديل | IC698CHS017 |
وصف | محرك سيرفو |
الأبعاد |
48.5x18.7x28.5 سم |
وزن | 6.28 كجم |
تفاصيل المنتج

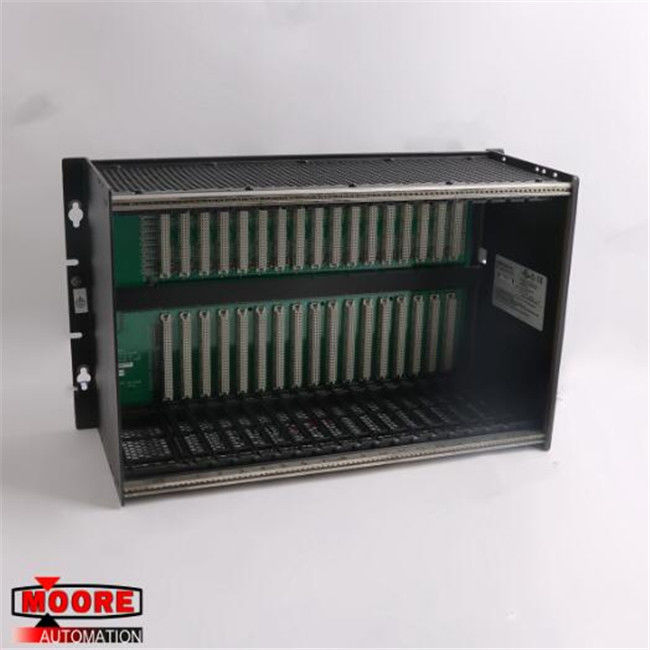

إن IC698CHS017 عبارة عن رف 17 فتحة ، مثبت على الأمام والخلف قادر على دعم وحدات السلسلة 90-70 ، VME ، و RX7i.تتباعد موصلات الوحدة على اللوحة الخلفية للحامل عن بعضها بمسافة 0.8 بوصة (20.3 مم) وهي متوافقة مع كل من وحدات العرض الفردي والعرض المزدوج.تحتوي فتحة الرف صفر على مصدر طاقة الوحدة ، وفتحة الحامل واحدة تحمل وحدة المعالجة المركزية للوحدة.جميع الفتحات الأخرى متاحة لأي خليط من الوحدات.
يعتبر IC698CHS017 رف "معدات مفتوحة" ؛لذلك ، يجب تثبيته في غلاف حماية IP54 على الأقل.يبلغ طول هذا الرف 11.15 بوصة (283 مم) ، وعرضه 19 بوصة (483 مم) ، وعمقه 7.5 بوصات (190 مم).يلزم تسع بوصات (23 سم) من المساحة لتثبيت مروحة بين الرفوف.ملاحظة: يلزم وجود مروحة تبريد إذا تم تركيب وحدات معينة في الحامل ، وتم تصميم كل مروحة لمصدر طاقة مختلف.
لا يلزم استخدام وصلات العبور ومفاتيح DIP لمعالجة الوحدات النمطية ؛بدلاً من ذلك ، يدعم الحامل استشعار الفتحات لوحدات الإدخال / الإخراج.تتم الإشارة إلى نقطة وحدة الإدخال / الإخراج عبر برنامج CIMPLICITY Machine Edition Logic Developer-PLC.يتم توصيل إشارات إقرار المقاطعة وكذلك إشارات منح الناقل تلقائيًا معًا في تكوين سلسلة ديزي.يتم دعم إمدادات طاقة التيار المتردد RX7i بواسطة IC698CHS017 مع القدرة على الحفاظ على تيارات أعلى.تدعم موصلات J2 على اللوحة الخلفية للحامل 64 بت لكل دورة سرعات نقل VME.
تحتوي وحدات RX7i و Series 90-70 على خيارات مختلفة لتأريض الدرع.بالنسبة إلى أجهزة RX7i ، يجب تثبيت الألواح المعدنية لكل وحدة بإحكام بالغطاء.بالنسبة لوحدات Series 90-70 ، سيتصل مشبك أرضي مدمج بالغطاء عند تركيبه.لتوصيل الحامل بالأرض ، استخدم سلك AWG # 12 (3.33 مم ^ 2) مع صمولة وغسالة نجمية لتوصيل الأزرار الأرضية المثبتة على الجانب بالأرض الأرضية.
