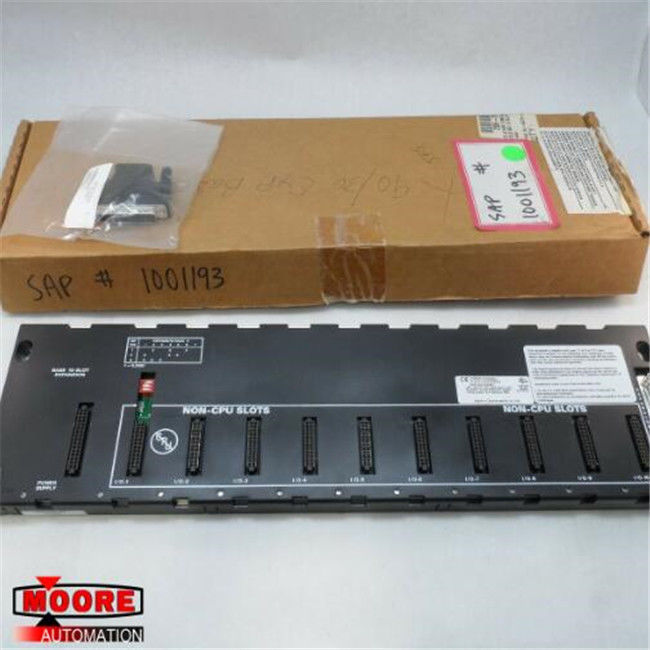

IC693CHS392 GE 10 فتحات توسيع قاعدة
⇒ انقر هنا للحصول على سعر جيد IC693CHS392
العلامة التجارية / الشركة المصنعة | جنرال إلكتريك / الولايات المتحدة الأمريكية |
رقم القطعة |
IC693CHS392 |
رقم الجزء البديل | IC693CHS392 |
وصف | محرك سيرفو |
الأبعاد |
3.5x13x13.5 سم |
وزن | 0.38 كجم |
تفاصيل المنتج
تتمتع اللوح 25 فتحة للإدخال / الإخراج لـ 10 فتحات D من النوع D ، IC693CHS392 ، بعدة استخدامات.يتم استخدامه بشكل أساسي كهيكل محلي PLC ولكن يمكن استخدامه أيضًا لتمديد الإدخال / الإخراج إلى مواقع أخرى قريبة (تسمى توسيع الإدخال / الإخراج المحلي) التي لا تزيد عن 50 قدمًا (15 مترًا).يسمح توسيع الإدخال / الإخراج المحلي للمستخدمين بزيادة إدخال / إخراج PLC ويعزز التحكم تحت مراقبة معالج واحد.لا يوجد CPU على اللوح الأساس.يعد توسيع الإدخال / الإخراج المحلي خيارًا جيدًا لأنظمة PLC الصغيرة حيث يقع الإدخال / الإخراج بالقرب من الهيكل المحلي.
تحتوي القاعدة القاعدية للتوسيع IC693CHS392 على موصل توسعة ناقل I / O من النوع D ذو 25 سنًا والذي يتم تركيبه في نهايته اليمنى.يستخدم هذا الموصل لإجراء اتصالات مع لوحات الأساس الأخرى.يحتوي على 10 فتحات مصنفة بشكل متسلسل من 1 إلى 10. لا يمكن أن تقف اللوح الأساسي بمفرده.يجب أن يتم تركيبه في لوحة أساس وحدة المعالجة المركزية لنظام يحتوي على وحدة معالجة مركزية ، إما في PLC أو في كمبيوتر شخصي يحتوي على بطاقة واجهة كمبيوتر شخصي (PCI).يتم توصيل أول لوحة توسعة باللوحة الأساسية لوحدة المعالجة المركزية عبر كابل متوازي قصير يوفر نقل بيانات متوازي سلس بين اللوح الأساسي لوحدة المعالجة المركزية وقواعد الإدخال / الإخراج الموسعة محليًا.يحدد نوع وحدة المعالجة المركزية الحد الأقصى لعدد لوحات الأساس التوسيع التي يمكن تثبيتها في النظام.تسمح وحدات المعالجة المركزية 331 و 340 و 341 بحد أقصى 4 بينما يمكن لوحدات المعالجة المركزية 350 وأعلى أن تسمح بحد أقصى 7 لوحات أساس.يجب توفير الطاقة للوح الأساس التوسعي ويجب حسابه استنادًا إلى وحدات اللوح الأساسي بالإضافة إلى الحمل المحلي الذي سيتم وضعه على مصدر طاقة كل لوح أساس.
يحتوي IC693CH392 على مفتاح DIP لتحديد عدد الحامل ، ويجب توصيله بأرضية مشتركة ولا يدعم وحدات الخيارات الذكية هذه: PCM و ADC و BEM330 و CMM311.يجب تركيب هذه الوحدات في لوحة أساس وحدة المعالجة المركزية بينما يمكن تركيب جميع وحدات الإدخال / الإخراج الأخرى ووحدات الخيارات في أي نوع من الرف.
