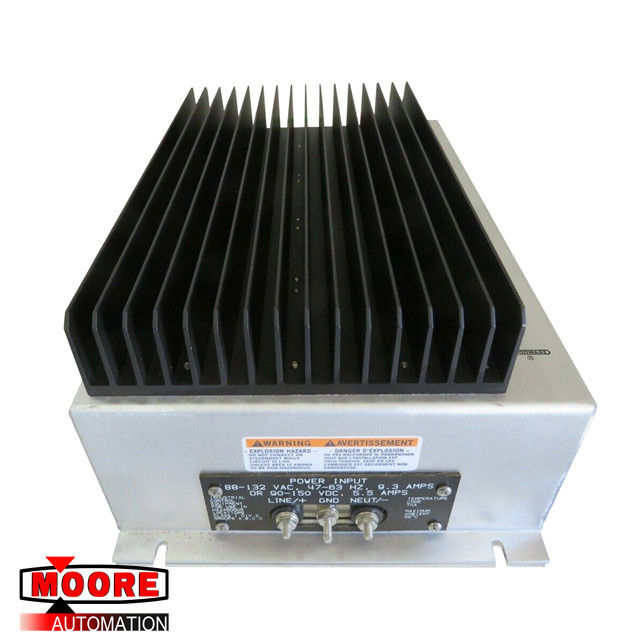

9907-077 9907077 من Woodward Power Supply
⇒ انقر هنا للحصول على سعر جيد 9907-077
العلامة التجارية / الشركة المصنعة | وودوارد / الولايات المتحدة الأمريكية |
رقم القطعة |
9907-077 |
رقم الجزء البديل | 9907-077 |
وصف | مزود الطاقة |
الأبعاد | 8.4 سم × 12.2 سم × 6.0 سم |
وزن | 0.64 كجم |
تفاصيل المنتج
معلومات تقنية
دائرة الإدخال (ثلاث مراحل)
جهد الدخل: 3 × 530 فولت تيار متردد ± 15٪ عند Usec = 24 فولت DC / 18 أمبير ، +15٪ / - 10٪ عند Usec = 27.5 فولت DC / 18 أمبير
الحماية من الجهد الزائد: متغيرات أكسيد المعادن المتصلة بالنجوم (MOV) S14K320
التطبيق (قيمة 1 مللي أمبير): 510 فولت (مكثف واحد)
امتصاص الطاقة: 84 جول (2 مللي ثانية) (مكثف أحادي)
مدخلات التيار المقنن: 3 × 1.5 أمبير (نوع 24 فولت) / 3 × 0،8 أمبير (نوع 12 فولت)
نطاق التردد: 47-63 هرتز
تيار الاندفاع: <50 أ
معامل القدرة: 0.55 سعوية
الصمامات: cb مصغر ثلاثي الأقطاب أو مفتاح حماية المحرك (الإعداد 2.5 أمبير)
دارة الإخراج
جهد الخرج: 27 فولت تيار مستمر ± 1٪ / 13،5 فولت تيار مستمر ± 1٪ (مضبوط مسبقًا من قبل الشركة المصنعة)
نطاق الإعداد: 24 - 27.5 فولت (نوع 24 فولت) / 12-14 فولت (نوع 12 فولت)
Max. ماكس. output current: 18 A انتاج التيار: 18 أ
حدود التيار: عادة 20 أمبير ، نقطة البداية عند 18.5 ... 21.5 نقطة الحد عند 20.0 ... 26.0 أ
الإخراج: 480 وات
تموج المتبقية: <100 mV
الكفاءة: 90٪
Max. ماكس. power loss: 53 W فقدان الطاقة: 53 وات
Load capacity of output terminals: ≤20 A at TU = 0°C up to +45°C; الحمولة من محطات الإخراج: output20 A عند TU = 0 ° C حتى + 45 ° C ؛ 0.2 A- reduction/°C from +45°C to ≤17 A at TU = +60°C 0.2 أ- تخفيض / درجة مئوية من + 45 درجة مئوية إلى -17 أ عند TU = + 60 درجة مئوية
اختبار الجهد:
3 كيلو فولت تيار متردد: جميع المكونات المتعلقة بالسلامة ؛
1.5 كيلو فولت DC: المنتج النهائي بين الجانب الأساسي والجانب الثانوي
1.5 كيلوفولت تيار مستمر: المنتج النهائي بين الأرض الأساسية والحماية
0.5 كيلو فولت DC: المنتج النهائي بين الأرض الثانوية والحماية
