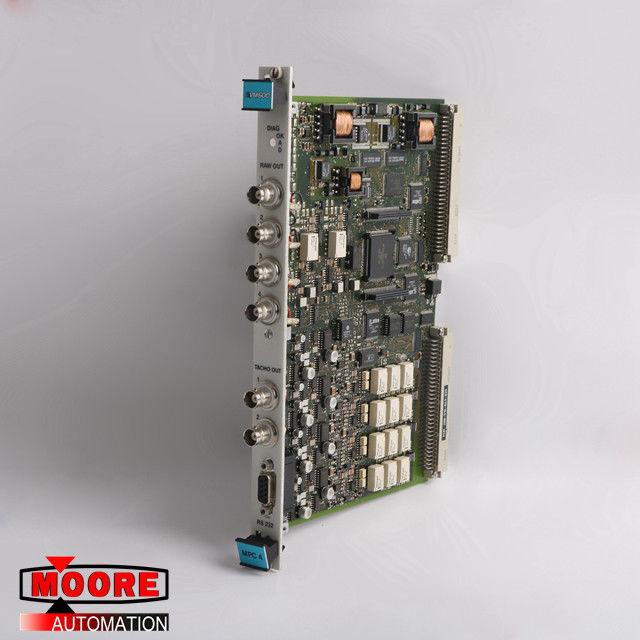

VM600 MPC4 200-510-063-025 VIBRO METER بطاقة حماية الآلات
العلامة التجارية / الشركة المصنعة | متر فيبرو/الولايات المتحدة الأمريكية |
رقم القطعة |
VM600 MPC4 200-510-063-025 |
رقم الجزء البديل |
200-510-063-025 |
وصف | بطاقة حماية الماكينات |
الأبعاد | 2.0 سم × 18.7 سم × 26.2 سم |
وزن | 0.4 كجم |
تفاصيل المنتج
The MPC4 machinery protection card is the central element in the VM600 series machinery protection system (MPS), from Meggitt Sensing Systems' Vibro-Meter® product line. بطاقة حماية الماكينة MPC4 هي العنصر المركزي في نظام حماية الماكينات من سلسلة VM600 (MPS) ، من خط إنتاج Vibro-Meter® من Meggitt Sensing Systems. This very versatile card is capable of measuring and monitoring up to four dynamic signal inputs and up to two speed inputs simultaneously. هذه البطاقة متعددة الاستخدامات قادرة على قياس ومراقبة ما يصل إلى أربعة مدخلات إشارة ديناميكية ومدخلات سرعة تصل إلى اثنين في وقت واحد.
The dynamic signal inputs are fully programmable and can accept signals representing acceleration, velocity and displacement (proximity), among others. مدخلات الإشارة الديناميكية قابلة للبرمجة بالكامل ويمكنها قبول إشارات تمثل التسارع والسرعة والإزاحة (القرب) ، من بين أمور أخرى. On-board multi-channel processing allows measurement of various physical parameters, including relative and absolute vibration, Smax, eccentricity, thrust position, absolute and differential housing expansion, displacement and dynamic pressure. تسمح المعالجة متعددة القنوات على متن الطائرة بقياس المعلمات الفيزيائية المختلفة ، بما في ذلك الاهتزاز النسبي والمطلق ، Smax ، الانحراف المركزي ، وضع الدفع ، التوسع المطلق والتفاضلي للإسكان ، الإزاحة والضغط الديناميكي.
تتضمن المعالجة الرقمية التصفية الرقمية أو التكامل أو التمايز (إذا لزم الأمر) ، التصحيح (RMS ، القيمة المتوسطة ، الذروة الحقيقية أو الذروة الحقيقية إلى الذروة) ، تتبع الطلبات (السعة والطور) وقياس فجوة محول الطاقة المستهدفة.
الميزات
من خط منتجات Vibro-Meter®
بطاقة حماية الماكينات على الإنترنت باستمرار
القياس والمراقبة في الوقت الفعلي باستخدام أحدث تقنيات DSP
4 مدخلات إشارة ديناميكية ومدخلان تاكومتر (سرعة) ، كلها قابلة للبرمجة بشكل فردي
مرشحات قابلة للبرمجة عريضة النطاق وضيقة النطاق
السعة المتزامنة ومراقبة المرحلة في وضع تتبع الترتيب
ضبط نقاط التنبيه القابلة للبرمجة ، خطر و موافق
مستويات التأهب والخطر التكيفي
موصلات BNC في اللوحة الأمامية لتحليل سهل للإشارات الأولية
تظهر 7 مصابيح LED للوحة الأمامية الحالة والإنذارات
مزود الطاقة المتكامل للعديد من الواجهات الأمامية Vibro متر ، بما في ذلك التسارع ICP و
أنظمة القرب
الإدراج المباشر وإزالة البطاقات
متوفر في إصدارات "قياسية" و "دوائر منفصلة" و "أمان" (SIL)
مواصفات
عدد المدخلات: 4 لكل بطاقة MPC4
نطاق التيار المستمر: 0 إلى +20 فولت أو 0 إلى -20 فولت
نطاق التيار المتردد: ± 10 فولت (كحد أقصى)
نطاق جهد الوضع المشترك: −50 إلى +50 فولت
CMRR:> 60 ديسيبل عند 50 هرتز
التداخل الصوتي: −72 ديسيبل
مقاومة المدخلات: 200 كيلو أوم
نطاق الإدخال الحالي
DC signals : 0 to 25 mA; إشارات التيار المستمر: 0 إلى 25 مللي أمبير ؛ AC signals : ±8 mA (maximum) إشارات التيار المتردد: ± 8 مللي أمبير (كحد أقصى)
نطاق تردد التيار المتردد التناظري
(بدون تكامل): 0.1 هرتز إلى 10 كيلو هرتز
نطاق تردد التيار المتردد التناظري (مع التكامل): 2.5 هرتز إلى 10 كيلو هرتز
نطاق التردد التناظري للإنتاجية لبطاقات أخرى ومخارج التيار المتردد المخزنة: DC إلى 60 كيلو هرتز (d3 ديسيبل)
المقاوم قياس الحالي: 324.5 Ω
