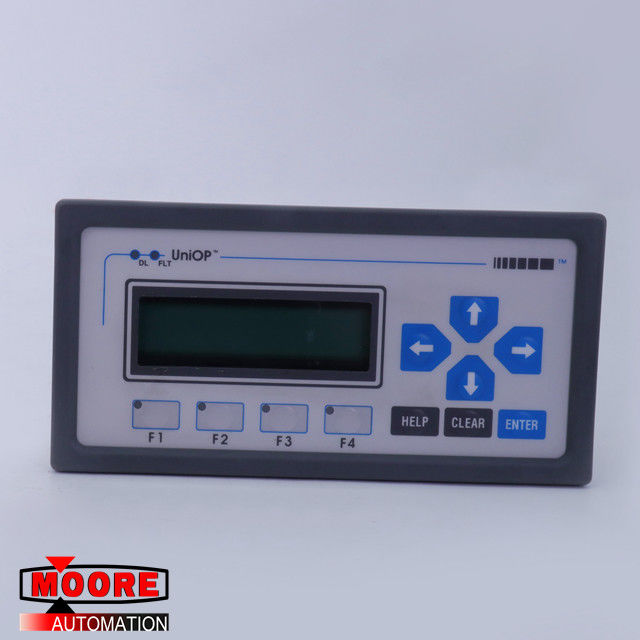

MD01R-02 0042 لوحة واجهة مشغل UNIOP
العلامة التجارية / الشركة المصنعة | UNIOP/الولايات المتحدة الأمريكية |
رقم القطعة |
MD01R-02 0042 |
رقم الجزء البديل |
MD01R-02 0042 |
وصف | لوحة واجهة المشغل |
الأبعاد | 19.5 سم × 9.8 سم × 7.9 سم |
وزن | 0.9 كجم |
تفاصيل المنتج
The MD01R-02, MD03R-02 and MD03R-04 fulfill the need for a powerful yet cost effective operator interface system in areas where space and cost must be small. تلبي MD01R-02 و MD03R-02 و MD03R-04 الحاجة إلى نظام واجهة مشغل قوي وفعال من حيث التكلفة في المناطق التي يجب أن تكون فيها المساحة والتكلفة صغيرة. Displays are available with either a two line or four line backlit LCD display. تتوفر شاشات العرض إما مع شاشة LCD ذات سطرين أو أربعة خطوط بإضاءة خلفية. Each line can contain up to 20 characters. يمكن أن يحتوي كل سطر على ما يصل إلى 20 حرفًا. Each page can contain up to 32 lines, which can be accessed by scrolling with the arrow keys. يمكن أن تحتوي كل صفحة على ما يصل إلى 32 سطرًا ، والتي يمكن الوصول إليها من خلال التمرير باستخدام مفاتيح الأسهم. Brightness control is provided to adjust the display for easy viewing under nearly any condition. يتم توفير التحكم في السطوع لضبط الشاشة لسهولة العرض تحت أي ظرف تقريبًا.
عرض المتغيرات
PLC internal variables can be shown on any of the many display pages (limited only by memory size). يمكن عرض المتغيرات الداخلية PLC على أي من صفحات العرض العديدة (محدودة فقط بحجم الذاكرة). The number of variables that can be viewed at one time is limited only by the display size. عدد المتغيرات التي يمكن عرضها في وقت واحد محدود فقط بحجم العرض. UniOP also provides scaling (linear conversion) of the displayed data. يوفر UniOP أيضًا قياسًا (التحويل الخطي) للبيانات المعروضة. The final value can then be shown in several useful formats including decimal, bit, hexadecimal, floating point, and string. يمكن بعد ذلك إظهار القيمة النهائية في العديد من التنسيقات المفيدة بما في ذلك العشرية ، والبت ، والسداسي العشري ، والفاصلة العائمة ، والسلسلة. Data entry with valid range verification is also available for each data type. يتوفر أيضًا إدخال البيانات مع التحقق من النطاق الصحيح لكل نوع بيانات.
ادخال بيانات
The integral keypad on the MD01R-02 offers 11 programmable keys and 4 user LEDs to the display panel. توفر لوحة المفاتيح المدمجة في MD01R-02 11 مفتاحًا قابلاً للبرمجة و 4 مصابيح LED للمستخدم إلى لوحة العرض. The integral keypads on the MD03R-02 and MD03R-04 offer 19 configurable keys and 9 user LEDs to the display panel. توفر لوحات المفاتيح المدمجة في MD03R-02 و MD03R-04 19 مفتاحًا قابلاً للتكوين و 9 مصابيح LED للمستخدم إلى لوحة العرض. Slide-in legends make it easy to customize and document the operation of the keys and user LEDs. تجعل الأساطير المنزلقة من السهل تخصيص وتوثيق تشغيل المفاتيح ومصابيح LED للمستخدم. Data entry can be achieved with the up and down arrow keys on the MD01R-02 or by using the numeric keypad on the MD03R-02 and the MD03R-04. يمكن تحقيق إدخال البيانات باستخدام مفتاحي السهمين لأعلى ولأسفل في MD01R-02 أو باستخدام لوحة المفاتيح الرقمية في MD03R-02 و MD03R-04.
الميزات:
حاوية متوافقة مع NEMA 4/12 ؛
وافق م ؛
محرر لوحة المفاتيح الماكرو.
منفذ تسلسلي للحلقة الحالية RS-232 / RS-422 / RS-485 / 20mA ، بسرعات تصل إلى 38،400 باود لاتصال PLC مباشر واتصالات الكمبيوتر ؛
منفذ مساعد واحد لاتصالات شبكة الحافلات عالية السرعة ؛
مفاتيح الوظائف القابلة للتكوين مع مصابيح LED والانزلاق في الأساطير ؛
مفاتيح المؤشر والمسح وإدخال ؛
128 كيلو بايت ذاكرة داخلية قياسية فلاش EPROM ؛
عدد غير محدود من المتغيرات في الصفحة ؛
256 منبهات ذات أولوية ؛
حماية كلمة المرور على مستوى ثمانية ؛
يعرض مجموعة أحرف ASCII القياسية ؛
حجم صغير لمتطلبات المساحة الضيقة.
مواصفات
بيئة:
درجة حرارة التشغيل: 0 إلى 50 درجة مئوية (32 إلى 122 درجة فهرنهايت)
الرطوبة: من 0 إلى 95٪ رطوبة نسبية (بدون تكثف)
متطلبات الطاقة: 250 مللي أمبير كحد أقصى ، 24 فولت تيار مستمر
عرض:
النوع: كريستال سائل
الحجم: 2 أو 4 خطوط × 20 حرفًا / سطر
ارتفاع الحرف: 5.15 ملم (13/64 بوصة)
لوحة المفاتيح:
التكنولوجيا: استجابة لمسية (تم اختبارها 5 مرات)
