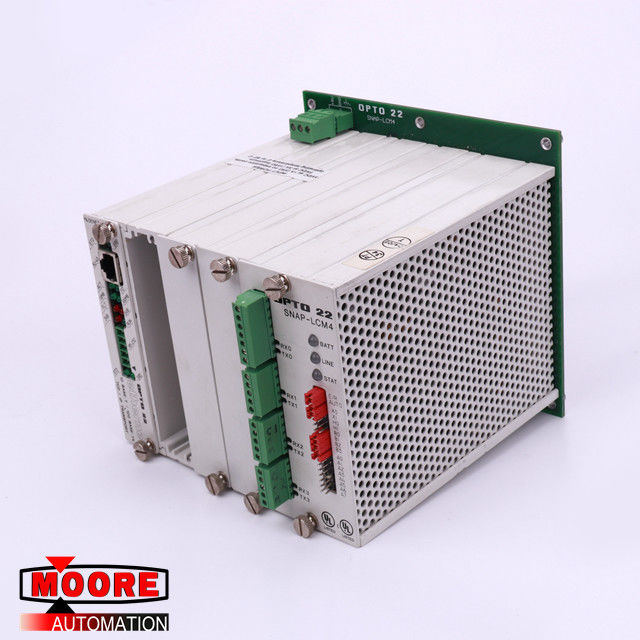

جهاز تحكم OPTO 22 SNAP-LCM4 M4SENET-100 وبطاقة إيثرنت
العلامة التجارية / الشركة المصنعة | OPTO 22/الولايات المتحدة الأمريكية |
رقم القطعة |
SNAP-LCM4 |
رقم الجزء البديل |
M4SENET-100 |
وصف | وحدة تحكم الإدخال / الإخراج وبطاقة إيثرنت |
الأبعاد | 15.7 سم × 15.6 سم × 13.4 سم |
وزن | 1.5 كجم |
تفاصيل المنتج
وصف
تعد SNAP-LCM4 وحدة تحكم صناعية قوية توفر التحكم في الوقت الفعلي والاتصال لأنظمة الإدخال / الإخراج (I / O) والأجهزة التسلسلية ووحدات التحكم في الحركة والشبكات.
أسرع وحدة تحكم في Opto 22 حتى الآن ، تتناسب SNAP-LCM4 مع متطلبات التطبيقات عالية السرعة والمتطلبة اليوم.
The SNAP-LCM4 modular controller features powerful communications capabilities, built-in diagnostics, a 32-bit processor, and a variety of expansion options. تتميز وحدة التحكم المعيارية SNAP-LCM4 بقدرات اتصالات قوية ، وتشخيصات مدمجة ، ومعالج 32 بت ، ومجموعة متنوعة من خيارات التوسع. Opto 22 modular controllers are designed to take advantage of the Opto 22 intelligent distributed I/ O architecture and provide a solid hardware foundation for the Opto 22 FactoryFloor® software suite. تم تصميم وحدات التحكم المعيارية Opto 22 للاستفادة من بنية الإدخال / الإخراج الموزعة الذكية Opto 22 وتوفير أساس متين من الأجهزة لمجموعة برامج Opto 22 FactoryFloor®.
The SNAP-LCM4 provides power and performance in a package that integrates seamlessly with other Opto 22 SNAP products. توفر SNAP-LCM4 القوة والأداء في حزمة تتكامل بسلاسة مع منتجات Opto 22 SNAP الأخرى. Designed specifically for industrial applications, the controller جهاز تحكم مصمم خصيصًا للتطبيقات الصناعية
provides Ethernet, ARCNET, and serial communication options for flexibility. يوفر خيارات الاتصال Ethernet و ARCNET والتسلسل من أجل المرونة. Serial ports provide an interface with Opto 22 I/O and also with radio modems, cellular modems, and even satellite communications equipment, as well as any thirdparty serial device. توفر المنافذ التسلسلية واجهة مع Opto 22 I / O وأيضًا مع أجهزة المودم الراديوي والمودم الخلوي وحتى معدات الاتصالات عبر الأقمار الصناعية ، بالإضافة إلى أي جهاز تسلسلي للطرف الثالث.
The SNAP-LCM4 handles program control and host communications with a 32-bit Motorola microprocessor. يعالج SNAP-LCM4 التحكم في البرنامج واتصالات المضيف باستخدام معالج دقيق Motorola 32 بت. This processor board is combined with a 4-slot Opto 22 expansion bus (M4BUS). يتم دمج لوحة المعالج هذه مع ناقل توسعة Opto 22 ذو 4 فتحات (M4BUS). Standard on-board communication ports include the following: تشمل منافذ الاتصال القياسية على متن الطائرة ما يلي:
منفذ Opto 22 واحد مخصص عن بُعد لإدخال / إخراج (سلكان RS-485 بسلكين مع إمكانية المقاطعة)
ثلاثة منافذ تسلسلية RS-232 أو RS-485 (سلكان أو 4 أسلاك) ، بمعدلات باود تصل إلى 115.2 كيلو بايت في اليوم
مواصفات
CPU: 32-bit Motorola processor; وحدة المعالجة المركزية: معالج Motorola 32 بت ؛ IEEE floating-point math co-processor معالج IEEE رياضي عشري
ذاكرة
ccRAM: 4 ميغابايت مع بطارية احتياطية (برامج المستخدم والبيانات) ، غير قابلة للتوسيع
ccFlash EEPROM: 2 ميغابايت (البرامج الثابتة لجهاز التحكم وبرامج المستخدم) ، غير قابلة للتوسيع
بطارية رام / ساعة: ليثيوم 3.6 فولت ، غير قابلة للشحن
الاتصال ، وحدة القاعدة: ثلاثة منافذ RS-232 أو RS-485 ، منفذ مدخل / مدخل RS-485 بعيد مع إمكانية المقاطعة
ساعة الوقت الحقيقي: ساعة / تقويم ، إبسون 64613 مع بطارية احتياطية ، متوافقة مع Y2K
متطلبات الطاقة: 5VDC ± 0.1 VDC عند 1 أمبير (كحد أقصى) بدون بطاقات التوسع
درجة حرارة التشغيل النموذجية: 0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية
الرطوبة: رطوبة نسبية من 5٪ إلى 95٪ ، دون تكاثف
البرامج: FactoryFloor (OptoControl و OptoDisplay و OptoServer و OptoConnect) والبرامج الكلاسيكية (Cyrano و Mistic MMI و MDS) شاشات النظام الصلب (بما في ذلك مؤقت المراقبة ومراقبة الجهد): كشف عملية تزويد الطاقة الرئيسية وتشغيل المعالج الدقيق المناسب
Soft system monitors: Program/data corruption; مراقبو النظام الناعم: تلف البرنامج / البيانات ؛ Host and I/O communication المضيف واتصال الإدخال / الإخراج
