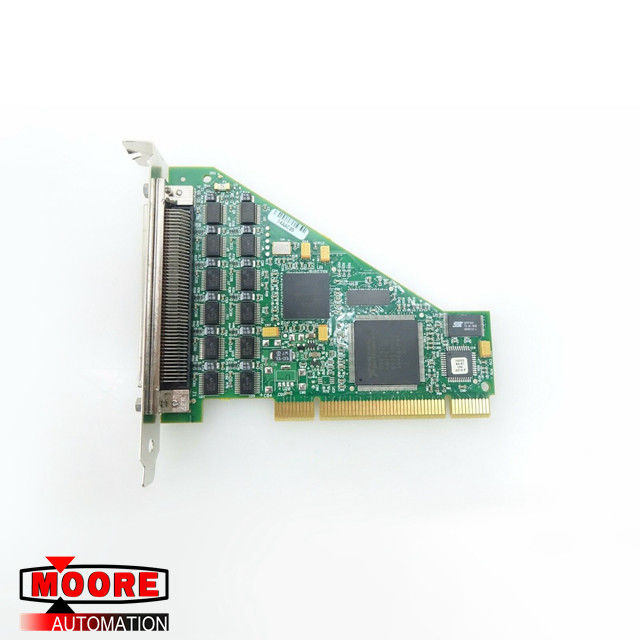

NI PCI-6509 واجهة إدخال / إخراج رقمية

NI PCI-6509 واجهة إدخال / إخراج رقمية

تفاصيل المنتج

يتميز NI 6509 بالتصفية الرقمية ، وحالات التشغيل القابلة للبرمجة ، واكتشاف التغييرات ، ومؤقت مراقبة.

التصفية الرقمية

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. يمكنك استخدام خيار التصفية الرقمية المتاح في NI 6509 للتخلص من الأخطاء في بيانات الإدخال. When used with change detection, digital filtering can also reduce the number of changes to examine and process. عند استخدامها مع الكشف عن التغيير ، يمكن للتصفية الرقمية أيضًا تقليل عدد التغييرات لفحصها ومعالجتها.

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. يمكنك تكوين خطوط الإدخال الرقمية لتمريرها عبر مرشح رقمي والتحكم في الفاصل الزمني الذي يستخدمه المرشح. The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. يقوم المرشح بحظر النبضات التي تكون أقصر من نصف فاصل التوقيت المحدد ويمرر النبضات الأطول من الفاصل الزمني المحدد. Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. نبضات متوسطة الطول - نبضات أطول من نصف الفاصل الزمني وأقل من الفاصل الزمني - قد تمر أو لا تجتاز المرشح.

You can enable digital filtering on as many input lines as necessary for your application. يمكنك تمكين التصفية الرقمية على أكبر عدد ممكن من خطوط الإدخال للتطبيق الخاص بك. All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. تشترك جميع الخطوط التي تمت تصفيتها في نفس الفاصل الزمني ، والذي يتراوح من 400 نانوثانية إلى 200 مللي ثانية على NI PCI / PXI-6509. The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. يدعم PCIe-6509 ثلاثة فواصل زمنية فقط: 160 نانو ثانية و 10.24 مللي ثانية و 5.12 مللي ثانية.

مواصفات

متطلبات الطاقة

السحب الحالي من الحافلة أثناء حالة عدم التحميل:

NI PCI / PXI-6509:

375 مللي أمبير على +3.3 فولت تيار مستمر ، نموذجي ؛

250 مللي أمبير على +5 فولت تيار مستمر ، نموذجي

PCIe-6509:

550 مللي أمبير على +3.3 فولت تيار مستمر ، نموذجي ؛

20 مللي أمبير على +12 فولت تيار مستمر ، نموذجي

تتوفر طاقة +5 فولت

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; في موصل I / O (دبابيس 49 و 99): +4.0 فولت إلى +5.25 فولت ؛ 1A, maximum 1A ، كحد أقصى

I / O رقمي

عدد القنوات: 96 I / O

التوافق: TTL Schmitt Trigger / CMOS ، مرجع GND أحادي الطرف

حالة التشغيل: سحب المدخلات لأعلى أو لأسفل (اختيار البرنامج) ، الإخراج 1 أو 0

نقل البيانات: المقاطعات ، I / O المبرمجة

موصل I / O: سلسلة SCSI للإناث من 100 دبوس

سحب المقاوم:

مقاومة السحب 4.7 كيلو واط ، نموذجي

المقاوم المنسدل 47 كيلو واط ، نموذجي

حماية جهد الدخل: ± 20 فولت على ما يصل إلى دبابيسين ، كحد أقصى
