| مكان المنشأ: | ألمانيا |
| اسم العلامة التجارية: | KOLLMORGEN |
| إصدار الشهادات: | CO.CQ |
| رقم الموديل: | SERVOSTAR 614 3X230-480V 10KVA 14A |

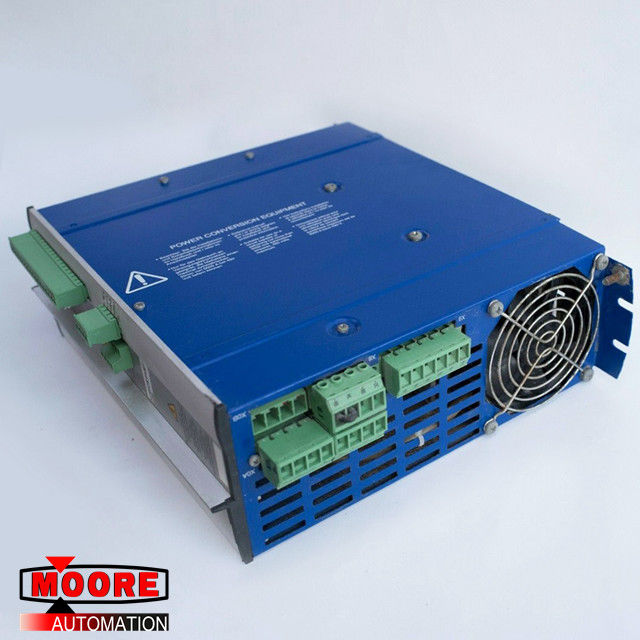

SERVOSTAR 614 3X230-480V 10KVA 14A KOLLMORGEN Servo Drive Amplifier
| العلامة التجارية / الشركة المصنعة | KOLLMORGEN /ألمانيا |
| رقم القطعة |
SERVOSTAR 614 3X230-480V 10KVA 14A |
| رقم الجزء البديل |
SERVOSTAR 614 3X230-480V 10KVA 14A |
| وصف | مضخم محرك سيرفو |
| الأبعاد | 7.0 سم × 27.5 سم × 26.5 سم |
| وزن | 4.0 كجم |
تفاصيل المنتج
الوصف الفني
عائلة SERVOSTAR 600 من مكبرات الصوت المؤازرة الرقمية
الإصدار القياسي:
6 التقييمات الحالية (1.5 أ -أوروبا فقط- ، 3 أ ، 6 أ ، 10 أ ، 14 أ ، 20 أ)
3 عروض للأجهزة: 70 مم لـ 1.5 أمبير حتى 10 أمبير للتيار المقدر ، 100 مم للتيار المقدر 14 أمبير ، 120 مم للتيار المقدر 20 أمبير
مجموعة واسعة من الجهد المقنن (3x208 فولت –10٪ إلى 3x480 فولت + 10٪)
Overvoltage category III acc. فئة الجهد الزائد الثالث حسب. to EN 61800-5-1 إلى EN 61800-5-1
اتصال درع مباشرة في مكبر للصوت المؤازرة
2 مدخلات نقطة ضبط تناظرية
CANopen مدمج (افتراضي 500 كيلو بايت) ، للتكامل مع أنظمة ناقل CAN ولضبط المعلمات للعديد من مضخمات الصوت عبر واجهة الكمبيوتر الخاصة بمضخم واحد
المتكاملة RS232 ، معزولة كهربائيا ، واجهة اتجاه النبضة المتكاملة
يمكن استخدام المحركات المؤازرة والمحركات الخطية والمحركات غير المتزامنة
توريدات كهربائية
نظام ثلاثي الطور مؤرض مباشرة: 230 فولت -10٪ ... 480 فولت + 10٪ ، 50 هرتز ، 208 فولت -10٪ ... 480 فولت + 10٪ ، 60 هرتز
TN-system or TT-system with grounded neutral point, max. نظام TN أو نظام TT مع نقطة محايدة مؤرضة ، كحد أقصى. 42,000 rms symmetrical amperes. 42000 رطل امبير متماثل.
التوصيل بشبكات التغذية الرئيسية الأخرى فقط مع المحولات العازلة ص 48
جسر مقوم B6 ، متصل مباشرة بنظام الإمداد المؤرض ثلاثي الطور (المؤرض) ، ومرشح دخل الطاقة المتكامل ودائرة التدفق
من الممكن توفير مرحلة واحدة (على سبيل المثال للإعداد)
الصهر: (مثل انقطاع صهر) مقدم من المستخدم
التدريع: جميع اتصالات التدريع مباشرة على مكبر الصوت
مرحلة الإخراج: وحدة IGBT- مع قياس التيار المعزول
Brake circuit: with dynamic distribution of the brake power between several,amplifiers on the same DC bus link circuit. دائرة الفرامل: مع التوزيع الديناميكي لقوة الفرامل بين عدة مضخمات على نفس دائرة وصلة ناقل DC. Internal brake resistor,as standard, external brake resistors if required مقاوم فرامل داخلي ، كمقاييس فرملة خارجية قياسية ، إذا لزم الأمر
يمكن تبديل جهد ناقل DC DC - 900 VDC ، بالتوازي
تم دمج مرشح قمع التداخل لمدخلات التوريد (إلى الفئة 3)
Interference suppression filter for the 24V aux. مرشح قمع التداخل لـ 24V aux. supply (to category 3) is integrated تم دمج العرض (للفئة 3)
24VDC جهد الإمداد الإضافي
معزول كهربائيًا ، الصهر الداخلي (3.15 AT) ، من وحدة خارجية 24VDC psu ، على سبيل المثال مع محول عازل
العملية وإعداد المعلمة
مع برنامجنا سهل الاستخدام للإعداد من خلال الواجهة التسلسلية للكمبيوتر
التشغيل المباشر عن طريق مفتاحين على مضخم مؤازر وشاشة LED ثلاثية الأحرف لعرض الحالة في حالة عدم توفر جهاز كمبيوتر
برمجة بالكامل عبر واجهة RS232
أخبار KOLLMORGEN
على المسار الصحيح مع 2Gen KOLLMORGEN المستقلة توسع جيلها الجديد من المحركات لتغطية نطاق الجهد المنخفض
Following the successful launch of the second generation AKM2G servo motors, KOLLMORGEN is now expanding its new range for applications in the low voltage range. بعد الإطلاق الناجح لمحركات سيرفو AKM2G من الجيل الثاني ، تقوم KOLLMORGEN الآن بتوسيع نطاقها الجديد للتطبيقات في نطاق الجهد المنخفض. The specialist in servo drive technology and Motion Control is responding to increased demand for AKM2G motors for AGVs, robotics, and medical technology. يستجيب المتخصص في تكنولوجيا المحركات المؤازرة والتحكم في الحركة للطلب المتزايد على محركات AKM2G لمركبات AGV ، والروبوتات ، والتكنولوجيا الطبية. Powerful compact motors for supply voltages of 24, 48, 72 and 96 V DC are increasingly in demand here. يزداد الطلب هنا على المحركات المدمجة القوية لجهود العرض التي تبلغ 24 و 48 و 72 و 96 فولت تيار مستمر.
KOLLMORGEN is initially launching the AKM2G motors for low voltage applications in frame size 3. The company is relying on optical encoders, Hiperface DSL, EnDat as well as the tried-and-tested robust Resolver as feedback systems. تطلق KOLLMORGEN مبدئيًا محركات AKM2G لتطبيقات الجهد المنخفض في حجم الإطار 3. وتعتمد الشركة على أجهزة التشفير البصري ، و Hiperface DSL ، و EnDat ، بالإضافة إلى أداة حل قوية مجربة ومختبرة كنظم للتغذية المرتدة. In terms of connection technology, the options available currently include M23 connections in the SpeedTec version and hybrid Htec. فيما يتعلق بتكنولوجيا الاتصال ، تتضمن الخيارات المتاحة حاليًا اتصالات M23 في إصدار SpeedTec و Htec الهجين. Further options are due to follow as part of the market launch. ومن المقرر اتباع المزيد من الخيارات كجزء من إطلاق السوق.
