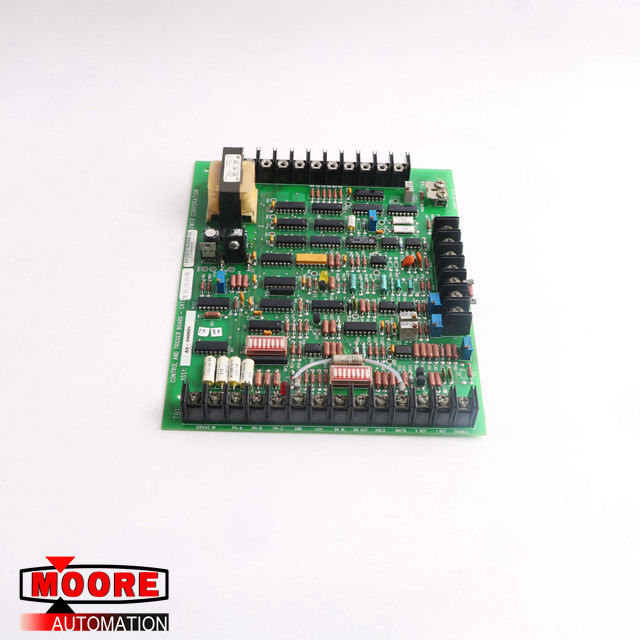

كونترول A3-290605 كونترول آند تريجر سبورد لتزويد طاقة 3 مراحل
العلامة التجارية / الشركة المصنعة | مراقبة/الولايات المتحدة الأمريكية |
رقم القطعة |
A3-290605 |
رقم الجزء البديل |
A3-290605 |
وصف | لوحة التحكم والزناد |
الأبعاد | 18.0 سم × 12.5 سم × 3.9 سم |
وزن | 0.38 كجم |
تفاصيل المنتج
The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. تم تصميم لوحة التحكم والتشغيل ، CAT CAT ، وفقًا للمتطلبات المستفادة من سنوات عديدة من الخبرة مع معدات الطاقة العالية الخاضعة للتحكم SCR. Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. سمحت تكنولوجيا الدوائر المتكاملة الحديثة CMOS بتصميم مدمج وموحد للغاية مع استهلاك منخفض للطاقة. The following description covers the major features and applications of the design. يغطي الوصف التالي الميزات والتطبيقات الرئيسية للتصميم.
منظم الطاقة والمراجع
1. يجب تطبيق قوة التحكم (120 فولت VAC الاسمية) على المطاريف TB1-1 والمحطة TB1-2.
أ) جهد الدخل الأدنى: 85 فولت تيار متردد
ب) أقصى جهد الدخل: 135 فولت تيار متردد
2. المراجع المرحلية
أ) يجب أن تطبق على المطاريف TB1-3 و TB1-4 و TB1-5.
ب) دوران وتسلسل المرحلة الصحيح مهم لضمان إطلاق سليم لـ SCR.
c) The 3-phase references must be balanced to within ± 5% of each other. ج) يجب أن تكون الموازنة ثلاثية الطور متوازنة مع ± 5٪ من بعضها البعض. The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. تحتوي لوحة CAT على اكتشاف عدم توازن الطور وفي حالة وجود مرحلة مفقودة أو عدم توازن مرتفع ، ستمنع اللوحة ناتجها حتى يتم استعادة توازن الطور.
d) The voltage of the 3-phase reference is not critical; د) الجهد المرجعي ثلاثي الأطوار ليس حرجًا ؛ it may be between 60 VAC and 200 VAC. قد يكون بين 60 فولت تيار متردد و 200 فولت تيار متردد.
هـ) يمكن الحصول على المرجع ثلاثي الأطوار من خلال مقسم مقاوم أو من خلال ثلاثة محولات تحكم صغيرة.
3. مرجع مضخم التحكم
أ) يتم توفير مرجع تحكم ثابت بكفاءة درجة حرارة منخفضة على المحطة TB1-7.
b) The reference must be preset to 5.00 volts through P1; ب) يجب أن يكون المرجع مضبوطًا مسبقًا على 5.00 فولت عبر P1 ؛ it can supply approximately 30 ma to the control potentiometers. يمكن أن توفر ما يقرب من 30 مللي أمبير إلى أجهزة التحكم في الجهد.
c) The control potentiometers may be 10K, 2 watts. ج) قد تكون مقاييس فرق الجهد 10 ك ، 2 واط. They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). يتم إرجاعها إلى المحطات الطرفية TB1-12 (VREF) و TB1-13 (IREF). The ground return is terminal TB1-6. العائد الأرضي هو المحطة الطرفية TB1-6.
د) يتم استخدام تصفية كبيرة للمدخلات المرجعية للمدخلات (RC = 0.4) للحصول على الحد الأقصى من قمع الضوضاء قبل مضخم التحكم.
