| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CO.CQ |
| رقم الموديل | MR-J3-40B |

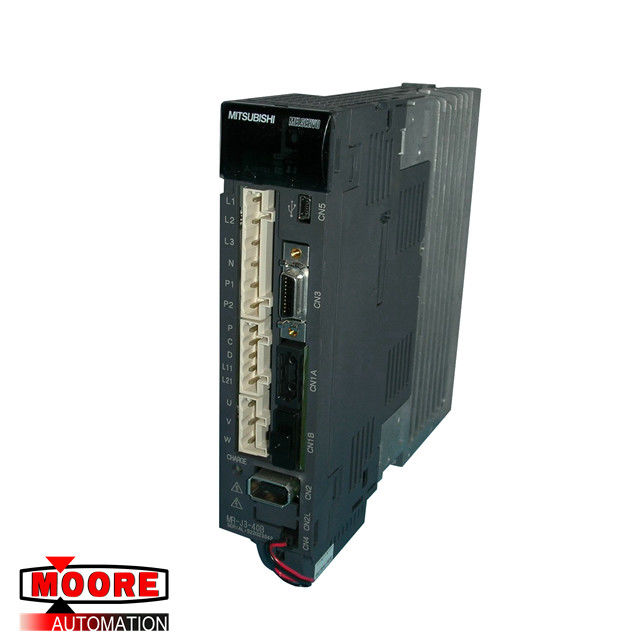

MR-J3-40B MRJ340B MITSUBISHI Servo Driver 400W 200V
| العلامة التجارية / الشركة المصنعة | ميتسوبيشي / اليابان |
| رقم القطعة |
MR-J3-40B |
| رقم الجزء البديل |
MR-J3-40B |
| وصف | سائق مؤازر |
| الأبعاد | 6.5 سم × 11.0 سم × 20.4 سم |
| وزن | 1.5 كجم |
تفاصيل المنتج
The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. تتميز أجهزة MVSERVO-J3 من أجهزة ميتسوبيشي للأغراض العامة بأداء أعلى ووظائف أعلى مقارنة بسلسلة MELSERVO-J2-Super الحالية. يعمل عن طريق قراءة بيانات الموقع مباشرة. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. يتم تنفيذ سرعة الدوران / التحكم في الاتجاه لمحرك سيرفو وتحديد المواقع بدقة عالية مع البيانات من وحدة القيادة. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. تم تحسين SSCNET المزود بمضخم سيرفو MR-J3-B بشكل كبير من سرعة الاتصال وتحمل الضوضاء من خلال اعتماد نظام الاتصالات البصرية مقارنة بشبكة SSCNET الحالية. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. بالنسبة لمسافة الأسلاك ، يتم أيضًا تقديم 50 مترًا من المسافة القصوى بين الأقطاب الكهربائية ، ويتم وضع حد عزم الدوران مع دائرة التثبيت على مضخم مؤازر لحماية ترانزستور الطاقة للدائرة الرئيسية من التيار الزائد الناتج عن التسارع / التباطؤ السريع أو الحمل الزائد. In addition, torque limit value can be changed to desired value with parameter. بالإضافة إلى ذلك ، يمكن تغيير قيمة حد عزم الدوران إلى القيمة المطلوبة مع المعلمة.
مواصفات
الجهد / التردد: 3 أطوار أو طور 200 إلى 230 فولت تيار متناوب ، 50/60 هرتز
تذبذب الجهد المسموح به: 3 مراحل أو 1 المرحلة 200 إلى 230VAC: 170 إلى 253VAC
تذبذب التردد المسموح به: في حدود 5٪
سعة مصدر الطاقة: راجع القسم 10.2
تدفق التيار: راجع القسم 10.5
نظام التحكم: تحكم PWM بموجة جيبية ، نظام التحكم الحالي
وظائف الحماية: إيقاف التيار الزائد ، إيقاف التجدد عند انقطاع التيار الكهربائي ، إيقاف الحمل الزائد (مرحل حراري إلكتروني) ، الحماية من الحرارة الزائدة لمحرك مؤازر ، حماية خطأ التشفير ، حماية الخطأ التجديدي ، انخفاض الجهد ، حماية لحظية انقطاع التيار الكهربائي ، الحماية من السرعة الزائدة ، خطأ زائد الحماية.
وظيفة
برنامج تشفير عالي الدقة: يتم استخدام برنامج تشفير عالي الدقة لـ 262144 نبضة / دورة ترميز محرك سيرفو.
مرشح تمرير منخفض: يمنع رنين التردد العالي الذي يحدث مع زيادة استجابة نظام المؤازرة.
محاكاة الماكينة: يمكن محاكاة حركات الماكينة على شاشة كمبيوتر شخصي على أساس نتائج محلل الآلة.
التحكم في الاهتزاز الطفيف: يمنع اهتزاز نبضة واحدة تنتج عند توقف المحرك المؤازر
Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. الضبط التلقائي: يضبط الكسب تلقائيًا إلى القيمة المثلى إذا اختلف الحمل المطبق على عمود المحرك المؤازر. Higher in performance than MR-J2-Super series servo amplifier. أعلى في الأداء من مضخم مؤازر من سلسلة MR-J2-Super.
الفرامل حتى: تستخدم عندما لا يستطيع الخيار التجديدي توفير طاقة تجديد كافية. يمكن استخدام مضخم مؤازر 5kW أو أكثر.
مور نيوز
مجال انتاج الطاقة
صناعة الطاقة الكهرومائية مع قدرات صناعة الطاقة.
يتم توفير الطاقة العاملة لوحدة الإدخال / الإخراج عن بعد بواسطة وحدة التحكم المقابلة المقابلة لوحدة التحكم المحلية (LCU1 ، LCU2 ، LCU3 ، LCU4).
يجب أن توفر LCU واجهة تسلسلية RS-485 ، باستخدام واجهة بروتوكول الاتصالات Modbus (الرئيسية والعبد).
Molex is used for gateway protocol conversion. يستخدم موليكس لتحويل بروتوكول البوابة. The module is directly plugged into AB's 1756 rack and has standard blocks for programming. تم توصيل الوحدة مباشرة برف 1756 AB ولها كتل قياسية للبرمجة.
يتم استخدام بروتوكول إيثرنت الصناعي القياسي الدولي EtherNet / IP بين PLC ومحطة العمل في LCU.
تصل سرعة الاتصال إلى 100 ميجا بت في الثانية ، وتتبنى PLC حلقة التحكم في مضخة الزيت الخاصة بحاكم نظام AB ControlLogix وحلقة التحكم في الصمام الكروي للدخول إلى وحدة التحكم المحلية للوحدة.
