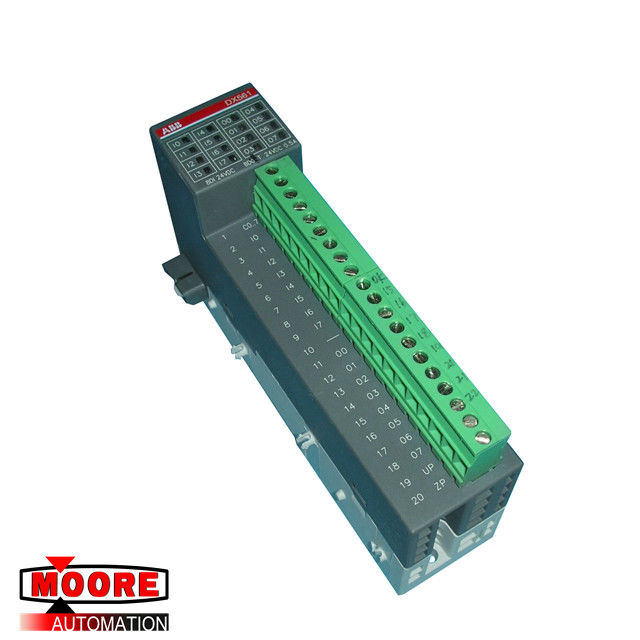

DX561 B2 1TNE968902R2301 ABB وحدة الإدخال / الإخراج الرقمي 24VDC 0.5A
العلامة التجارية / الشركة المصنعة | ABB / السويد |
رقم القطعة |
DX561 B2 |
رقم الجزء البديل |
1TNE968902R2301 |
وصف | وحدة الإدخال / الإخراج الرقمي |
الأبعاد | 3.4 سم × 8.5 سم × 13.5 سم |
وزن | 0.12 كجم |
تفاصيل المنتج
معلومات تقنية
جهد توريد العملية UP:
التوصيلات: Terminal 19 لـ UP (+24 VDC) و Terminal 20 لـ ZP (0 VDC)
القيمة المقدرة: 24 VDC
Current consumption via UP terminal: 5 mA + max. الاستهلاك الحالي عبر محطة UP: 5 مللي أمبير + كحد أقصى. 0.5 A per output 0.5 أ لكل ناتج
Max. ماكس. Ripple: 5 % تموج: 5٪
تدفق التيار: 0.000002 A²s
الحماية من الجهد العكسي: نعم
Rated protection fuse for UP: Recommended; تصنيف حماية الصمامات ل UP: مستحسن ؛ the outputs must be protected by an 3 A fast fuse يجب حماية المخرجات بواسطة مصهر سريع 3 A
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. الاستهلاك الحالي من 24 مصدر طاقة VDC في محطات L + / UP و M / ZP لوحدة المعالجة المركزية / الناقل: Ca. 10 mA 10 مللي أمبير
عزل كلفاني: نعم ، بين مجموعة الإدخال ومجموعة الإخراج وبقية الوحدة
عدد القنوات لكل وحدة: 8
توزيع القنوات إلى مجموعات: مجموعة واحدة لـ 8 قنوات
توصيلات القنوات من I0 إلى I7: المطاريف 2 إلى 9
إمكانات مرجعية للقنوات من I0 إلى I7: المطراف 1
Indication of the input signals: 1 yellow LED per channel; إشارة إلى إشارات الدخل: 1 أصفر LED لكل قناة ؛ the LED is ON when the input signal is high (signal 1) يكون مؤشر LED قيد التشغيل عندما تكون إشارة الإدخال عالية (الإشارة 1)
نقطة مراقبة مؤشر الإدخال: LED جزء من دوائر الإدخال
Input type according to EN 61131-2: Type 1 source; نوع الإدخال وفقًا لمعيار EN 61131-2: مصدر من النوع 1 ؛ Type 1 sink اكتب بالوعة 1
Input signal range: -24 VDC; نطاق إشارة الإدخال: -24 VDC ؛ +24 VDC +24 فولت تيار مستمر
Signal: 0 -5 V...+3 V; إشارة: 0-5 فولت ... + 3 فولت ؛ -3 V...+5 V -3 فولت ... + 5 فولت
Undefined signal: -15 V...+ 5 V; إشارة غير محددة: -15 فولت ... + 5 فولت ؛ +5 V...+15 V +5 فولت ... + 15 فولت
Signal: 1 -30 V...-15 V; إشارة: 1-30 فولت ...- 15 فولت ؛ +15 V...+30 V +15 فولت ... + 30 فولت
Ripple with signal: 0 -5 V...+3 V; تموج مع الإشارة: 0-5 فولت ... + 3 فولت ؛ -3 V...+5 V -3 فولت ... + 5 فولت
Ripple with signal: 1 -30 V...-15 V; تموج مع الإشارة: 1 -30 فولت ...- 15 فولت ؛ +15 V...+30 V +15 فولت ... + 30 فولت
تيار الإدخال لكل قناة:
Input voltage +24 V; جهد الإدخال +24 فولت ؛ Typ. نوع. 5 mA 5 مللي أمبير
Input voltage +5 V; جهد الإدخال +5 فولت ؛ Typ. نوع. 1 mA 1 مللي أمبير
Input voltage +15 V; جهد الإدخال +15 فولت ؛ > 2.5 mA > 2.5 مللي أمبير
Input voltage +30 V; جهد الإدخال +30 فولت ؛ < 8 mA <8 مللي أمبير
Max. ماكس. permissible leakage current (at 2-wire proximity switches): 1 mA تيار التسرب المسموح به (في مفاتيح التقارب بسلكين): 1 مللي أمبير
Input delay (0->1 or 1->0): Typ. تأخير الإدخال (0-> 1 أو 1-> 0): النوع. 8 ms 8 مللي ثانية
طول بيانات الإدخال: 1 بايت
Max. ماكس. cable length: Shielded 500 m; طول الكابل: محمية 500 م ؛ Unshielded 300 m مكشوف 300 م
