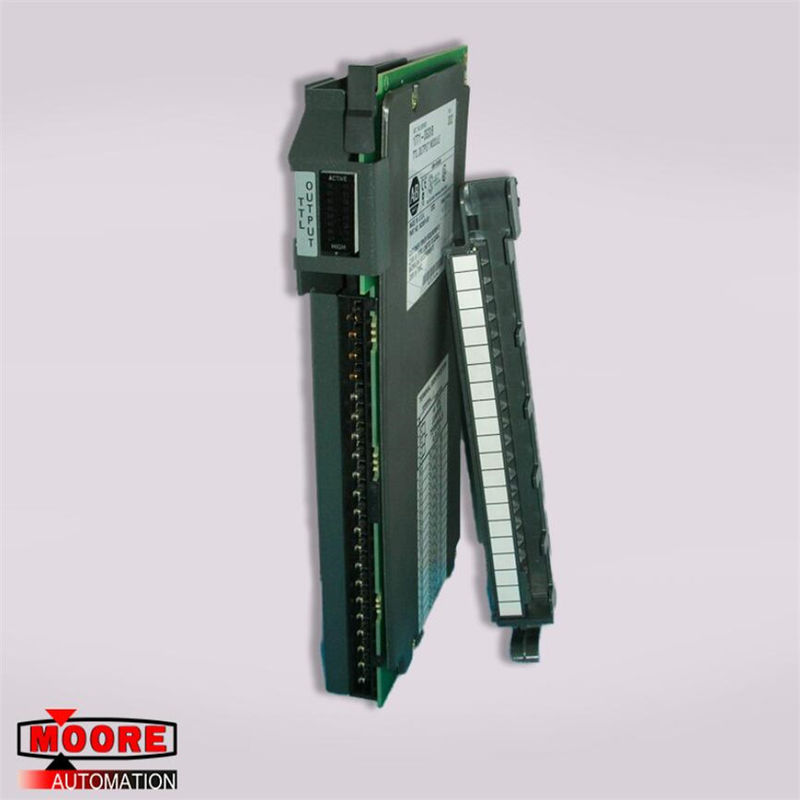

1771-OGD / B 1771-WH Allen Bradley TTL وحدة الإخراج 1771 Series I / O
مواصفات المنتج
العلامة التجارية / الشركة المصنعة | ألن برادلي/الولايات المتحدة الأمريكية |
رقم القطعة |
1771-OGD / B 1771-WH |
رقم الجزء البديل | 1771-OGD / B 1771-WH |
وصف |
وحدة الإخراج |
الأبعاد | 2.5 سم × 15.2 سم × 25.4 سم |
وزن | 0.50 كجم |
تفاصيل المنتج
المخرجات لكل وحدة: 16 غير معزولة
موقع الوحدة: 1771-A1B حتى 1771-A4B هيكل I / O (لا تستخدم هذه الوحدة مع هيكل 1771-A4 I / O)
جهد إمداد المستخدم: 10… 60V dc
الجهد ، الإخراج على الدولة ، الاسم: 48V dc
التصنيف الحالي (انظر منحنى Derating): 2 A لكل ناتج مقاوم ، لا يتجاوز 8 A لكل وحدة 0.2 A لكل واجب تجريبي للناتج
Surge current, max: 4 A per output for 10 ms, repeatable every 2 s; تيار التيار ، بحد أقصى: 4 أمبير لكل إخراج لمدة 10 مللي ثانية ، قابل للتكرار كل ثانيتين ؛ 25 A per output for 10 ms, repeatable every 2 s 25 أمبير لكل إخراج لمدة 10 مللي ثانية ، قابلة للتكرار كل ثانيتين
الحمل الحالي ، دقيقة: 2.5 مللي أمبير
انخفاض الجهد على الحالة (في التيار المقنن) ، الحد الأقصى: 1.5 فولت تيار مستمر
تيار التسرب خارج الدولة ، بحد أقصى: 0.5 مللي أمبير
تأخير إشارة الإخراج ، كحد أقصى
من on-0.1 ms
من إلى خارج 0.2 مللي ثانية
تبديد الطاقة ، بحد أقصى: 15.6 واط
التبديد الحراري ، بحد أقصى: 53.3 وحدة حرارية بريطانية / ساعة
جهد العزل (تصنيف تحمل الجهد المستمر): 60 فولت (مستمر) ، نوع عزل أساسي تم اختباره عند 1000 فولت تيار متردد لمدة 60 ثانية ، I / O إلى النظام
تيار اللوحة الخلفية ، الحد الأقصى: 400 مللي أمبير @ 5 فولت dc
Conductors wire size:0.34…2.5 mm2(22…14 AWG) solid or stranded copper wire rated; حجم سلك الموصلات: 0.34… 2.5 مم 2 (22… 14 AWG) أسلاك نحاسية صلبة أو مجدولة مصنفة ؛ at 120 °C (248 °F) or higher; عند 120 درجة مئوية (248 درجة فهرنهايت) أو أعلى ؛ 1.2 mm (3/64 in.) insulation max; 1.2 مم (3/64 بوصة) كحد أقصى للعزل ؛ 2 - on signal ports 2 - على منافذ الإشارة
رمز درجة الحرارة ، IEC: T3
رمز درجة الحرارة ، أمريكا الشمالية: T3C
Field wiring arm: 1771-WH; ذراع الأسلاك الميدانية: 1771-WH ؛ 1771-WHF (3 A fused); 1771-WHF (3 A تنصهر) ؛ 1771-WHFB (1.5 A fused) 1771-WHFB (1.5 أمبير تنصهر)
عزم برغي ذراع الأسلاك الميدانية: 1.0 نيوتن متر (9 رطل في)
Keying: Between 10 and 12; القفل: بين 10 و 12 ؛ Between 22 and 24 بين 22 و 24
درجة الحرارة ، التشغيل: IEC 60068-2-2 (اختبار Bd ، حرارة التشغيل الجافة) ، IEC 60068-2-14 (اختبار Nb ، صدمة حرارية للتشغيل): 0… 60 درجة مئوية (32… 140 درجة فهرنهايت)
