العلامة التجارية / الشركة المصنعة | سيمنز / ألمانيا |
رقم القطعة | 6GK7343-1CX10-0XE0 |
رقم الجزء البديل | 6GK7343-1CX10-0XE0 |
وصف | معالج الاتصالات |
الأبعاد | WHD 40 * 125 * 120 مم |
وزن | 0.22 كجم |
تفاصيل المنتج

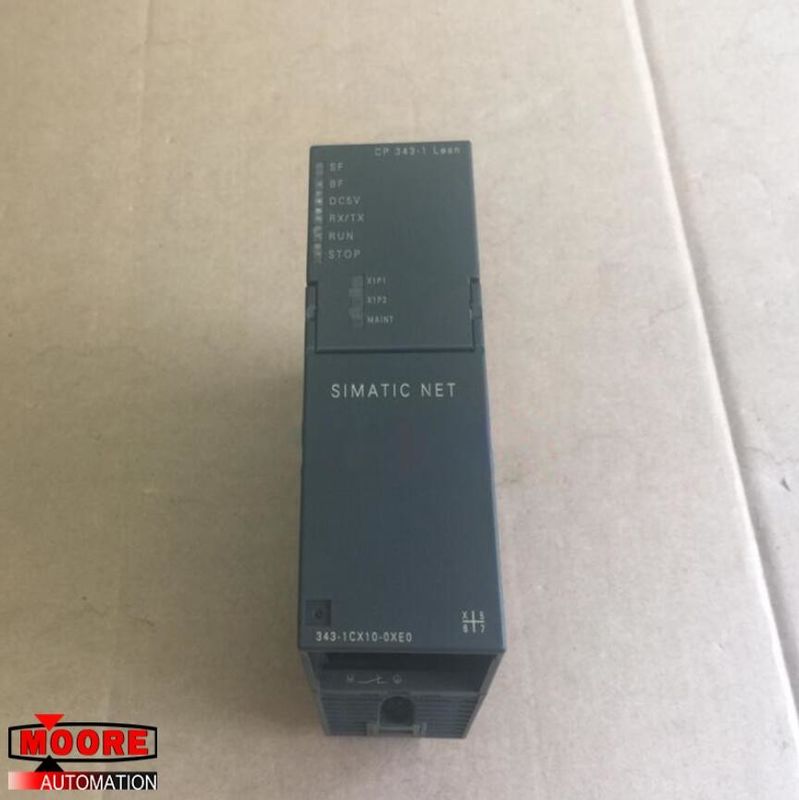

معالج الاتصالات CP 343-1 Lean لتوصيل SIMATIC S7-300 بشبكة إيثرنت الصناعية عبر TCP / IP و UDP ، Multicast ، إرسال / تلقي مع RFC1006 وبدونه ، إحضار / كتابة ،
اتصال S7 (خادم) ، جهاز PROFINET IO مدمج بمنفذين منفصلين ERTEC 200 ، استبدال الوحدة بدون PG ، تشخيص SNMP ، التهيئة عبر LAN ، اتصال 2x RJ45 لشبكة LAN مع 10/100 Mbit / s.
معدل النقل: عند الواجهة الأولى 10 ... 100 ميجابت / ثانية
واجهات:
Number of interfaces / acc. عدد الواجهات / acc. to Industrial Ethernet 2 إلى إيثرنت الصناعية 2
Number of electrical connections: at the 1st interface / acc. عدد التوصيلات الكهربائية: في الواجهة الأولى / acc. to Industrial Ethernet 2; إلى إيثرنت الصناعية 2 ؛ for power supply 1 لتزويد الطاقة 1
Type of electrical connection: of Industrial Ethernet interface RJ45 port; نوع التوصيل الكهربائي: منفذ RJ45 لواجهة إيثرنت الصناعية ؛ at the 1st interface / acc. في الواجهة الأولى / acc. to Industrial Ethernet RJ45 port إلى منفذ إيثرنت الصناعي RJ45
نوع التوصيلات الكهربائية: لتزويد الطاقة بلوك طرفية ثنائي القطب قابل للتوصيل
التيار الكهربائي ، الاستهلاك الحالي ، فقدان الطاقة
نوع الجهد / جهد التيار المستمر
توريد جهد / 1 / من الباص الخلفي 5 فولت
جهد التغذية 24 فولت
مصدر جهد / خارجي 24 فولت
مصدر التيار الكهربائي / خارجي / بالتيار المستمر / القيمة المقدرة 24 فولت
التسامح الإيجابي النسبي / عند DC / عند 24 V 20٪
التسامح السلبي النسبي / عند DC / عند 24 V 15٪
الاستهلاك الحالي:
من الحافلة الخلفية / عند DC / عند 5 فولت / نمطي 0.2 أمبير
من جهد الإمداد الخارجي / عند DC / عند 24 فولت / 0.16 أمبير نموذجي
من جهد الإمداد الخارجي / عند DC / عند 24 فولت / بحد أقصى 0.2 أمبير
فقدان الطاقة [W] - 5.8 واط
بيانات الأداء / اتصال PROFINET / كجهاز PN IO
وظيفة المنتج / جهاز PROFINET IO نعم
كمية البيانات:
كبيانات مستخدم لمتغيرات الإدخال / كجهاز PROFINET IO / بحد أقصى 512 بايت
كبيانات مستخدم لمتغيرات الإدخال / كجهاز PROFINET IO / بحد أقصى 512 بايت
كبيانات المستخدم لمتغيرات المدخلات / لكل وحدة فرعية مثل PROFINET IO device-240 byte
كبيانات المستخدم لمتغيرات المدخلات / لكل وحدة فرعية مثل PROFINET IO device-240 byte
كبيانات مستخدم لمنطقة التناسق لكل وحدة فرعية 240 بايت
عدد الوحدات الفرعية / لكل جهاز PROFINET IO-32
