العلامة التجارية / الشركة المصنعة | سيمنز / ألمانيا |
رقم القطعة | 6ES7288-2DT08-0AA0 |
رقم الجزء البديل | 6ES7288-2DT08-0AA0 |

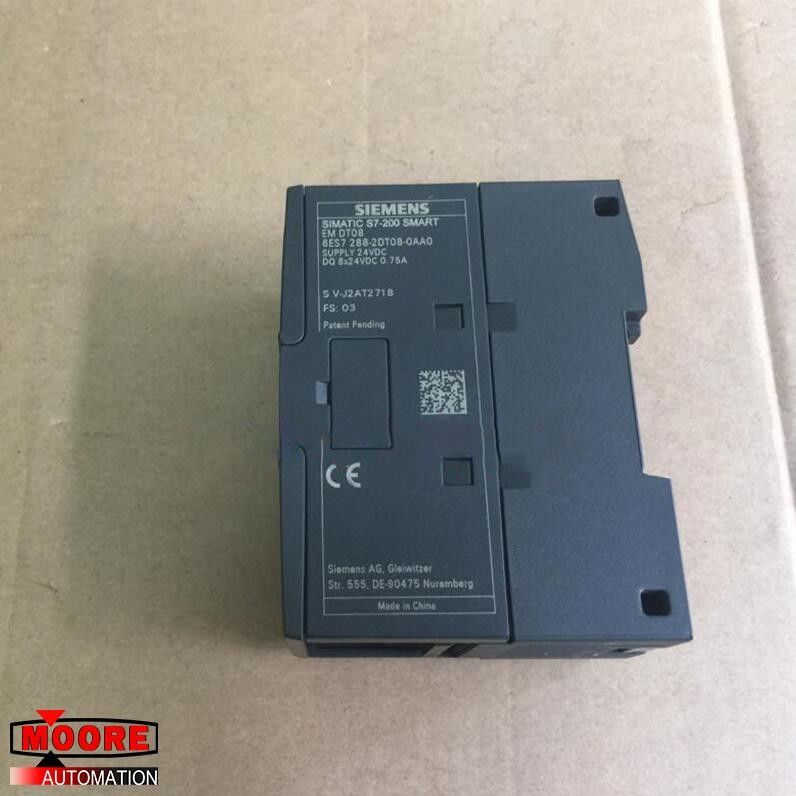

وصف | SIMATIC S7-200 SMART EM DT08 |
الأبعاد | WHD 45 * 100 * 81 مم |
وزن | 0.15 كجم |
تفاصيل المنتج
SIMATIC S7-200 SMART، Digital output SM DT08، 8 DO، 24 V DC، Transistor 0.75A
مصدر التيار:
المدى المسموح به ، الحد الأدنى (DC) 20.4 فولت
المدى المسموح به ، الحد الأعلى (DC) 28.8 فولت
المدخلات الحالية:
from backplane bus 5 V DC, typ.--95 mA; من حافلة اللوحة الخلفية 5 فولت تيار مستمر ، طباعة - 95 مللي أمبير ؛ 5 V DC from the CPU module 5 فولت تيار مستمر من وحدة CPU
المخرجات الرقمية
عدد المخرجات الرقمية 8 في مجموعات 2
غرق التيار
المصادر الحالية نعم
حماية ماس كهربائى رقم
التحكم في إدخال رقمي نعم
قدرة التحويل للمخرجات:
with resistive load, max. مع حمل مقاوم ، كحد أقصى. 0.75 A 0.75 أ
on lamp load, max. على حمل المصباح ، كحد أقصى. 5 W 5 واط
انتاج التيار الكهربائي:
القيمة المقدرة (DC) 24 V
for signal "0", max. للإشارة "0" ، كحد أقصى. 0.1 V 0.1 فولت
for signal "1", min. للإشارة "1" ، دقيقة. 20 V DC 20 فولت تيار مستمر
التيار الخارج:
للإشارة "1" القيمة المقدرة 0.75 أ
for signal "1" permissible range, max. للإشارة المسموح بها للإشارة "1" ، كحد أقصى. 0.75 A 0.75 أ
for signal "1" permissible range for 0 to 40 °C, max. للإشارة "1" المدى المسموح به من 0 إلى 40 درجة مئوية ، كحد أقصى. 750 mA 750 مللي أمبير
for signal "0" residual current, max. للإشارة المتبقية "0" الحالية ، كحد أقصى. 10 µA 10 أ
تأخير الإخراج مع الحمل المقاوم:
"0" to "1", max. من "0" إلى "1" ، بحد أقصى 50 µs 50 ثانية
"1" to "0", max. من "1" إلى "0" ، بحد أقصى 200 µs 200 ثانية
التبديل الموازي لمخرجين:
لروابط المنطق نعم
لتحديث نعم
للتحكم الزائد في الحمل نعم
إجمالي المخرجات (لكل مجموعة):
all mounting positions-up to 40℃, max. جميع مواضع التثبيت حتى 40 ℃ ، كحد أقصى. 3 A 3 أ
horizontal installation-up to 50℃, max. تركيب أفقي يصل إلى 50 ℃ ، كحد أقصى. 3 A 3 أ
vertical installation-up to 40℃, max. تركيب رأسي يصل إلى 40 ℃ ، كحد أقصى. 3 A 3 أ
all other mounting positions-up to 40 °C, max. جميع مواضع التثبيت الأخرى حتى 40 درجة مئوية ، كحد أقصى. 3 A 3 أ
Cable length: shielded, max. طول الكابل: محمية ، كحد أقصى. 500 m; 500 م ؛ unshielded, max. غير محجوب ، كحد أقصى. 150 m 150 م
مؤشر LED للتشخيص: لحالة المخرجات نعم
Potential separation digital outputs: between the channels Yes; المخرجات الرقمية للفصل المحتمل: بين القنوات نعم ؛ Optocoupler Optocoupler
تم اختبار العزل بتيار متردد بجهد 500 فولت لمدة دقيقة واحدة
