العلامة التجارية / الشركة المصنعة | سيمنز / ألمانيا |
رقم القطعة | 6GK1161-3AA01 |
رقم الجزء البديل | 6GK1161-3AA01 |
وصف | بطاقة معالجات الاتصالات |
الأبعاد | WHD 21.6 * 107 * 167 مم |
وزن | 0.14 كجم |
تفاصيل المنتج

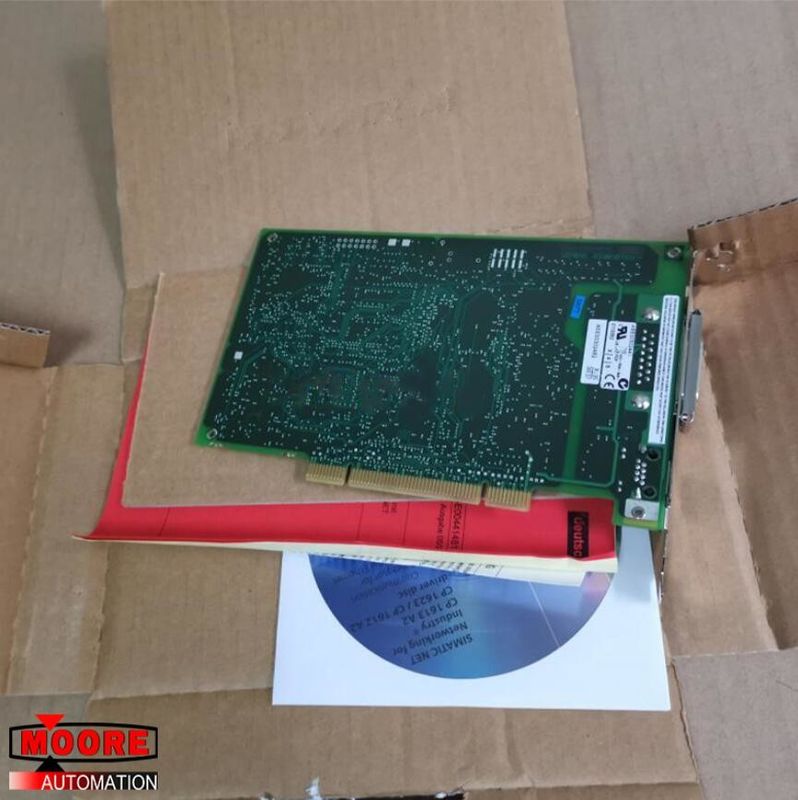

COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. معالج الاتصالات CP 1613 A2 PCI CARD (32BIT؛ 33MHZ / 66MHZ؛ 3.3V / 5V UNIVERSAL KEY) للاتصال بـ IND. ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA HARDNET-IE S7 AND S7-REDCONNECT. إيثرنت (10 / 100MBIT / S) مع ITP و RJ 45 PORT VIA HARDNET-IE S7 و S7-REDCONNECT. SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW. دعم لنظام التشغيل انظر SIMATIC NET SW.
معدل النقل: عند الواجهة الأولى 10 ... 100 ميجابت / ثانية
واجهات
Number of electrical connections: at the 1st interface / acc. عدد التوصيلات الكهربائية: في الواجهة الأولى / acc. to Industrial Ethernet 2 إلى إيثرنت الصناعية 2
Type of electrical connection: at the 1st interface / acc. نوع التوصيلات الكهربائية: الواجهة الأولى / acc. to Industrial Ethernet RJ45 port / 15-pin ITPType of voltage / of the supply voltage DC إلى منفذ إيثرنت RJ45 الصناعي / 15 دبوس ITPT نوع الجهد / من التيار الكهربائي DC
Supply voltage:1 / from backplane bus 5 V; امدادات التيار الكهربائي: 1 / من الحافلة الخلفية 5 فولت ؛ 2 / from backplane bus 12 V 2 / من الباص الخلفي 12 فولت
Relative symmetrical tolerance / at DC: at 5 V 5 %; التسامح التناسبي النسبي / في DC: عند 5 V 5 ٪ ؛ at 12 V 5 % عند 12 فولت 5٪
Consumed current connection: 1 / from backplane bus / at DC / maximum 0.45 A; التوصيل الحالي المستهلك: 1 / من الحافلة الخلفية / عند DC / بحد أقصى 0.45 أمبير ؛ 2 / from backplane bus / at DC / maximum 0.5 A 2 / من الحافلة الخلفية / عند DC / بحد أقصى 0.5 أمبير
فقدان الطاقة النشط 4 وات
الظروف المحيطة المسموح بها
درجة الحرارة المحيطة:
أثناء العملية 5 ... 55 درجة مئوية
أثناء التخزين -20 ... +60 ° C
أثناء النقل -20 ... +60 ° C
الرطوبة النسبية / عند 25 درجة مئوية / بدون تكاثف / أثناء التشغيل / حد أقصى 95٪
فئة الحماية IP00
برنامج / للاتصال المفتوح / عن طريق الإرسال / الاستلام / مطلوب - نعم ، HARDNET-IE S7 (S7-1613)
عدد الاتصالات المحتملة / للاتصال المفتوح / عن طريق إرسال / تلقي / بحد أقصى 120
برنامج / لاتصال S7 / مطلوب نعم ، HARDNET-IE S7 (S7-1613)
عدد الوصلات الممكنة / لاتصال S7 / PG / 120 كحد أقصى
عدد الاتصالات المحتملة / لاتصال S7 الأمثل / 40 كحد أقصى
عدد الاتصالات النشطة / مع وضع البروتوكول المتعدد 120
عدد الاتصالات القابلة للتكوين / لكل محطة كمبيوتر 207
