العلامة التجارية / الشركة المصنعة | سيمنز / ألمانيا |
رقم القطعة | 6ES7414-3EM05-0AB0 |
رقم الجزء البديل | 6ES7414-3EM05-0AB0 |

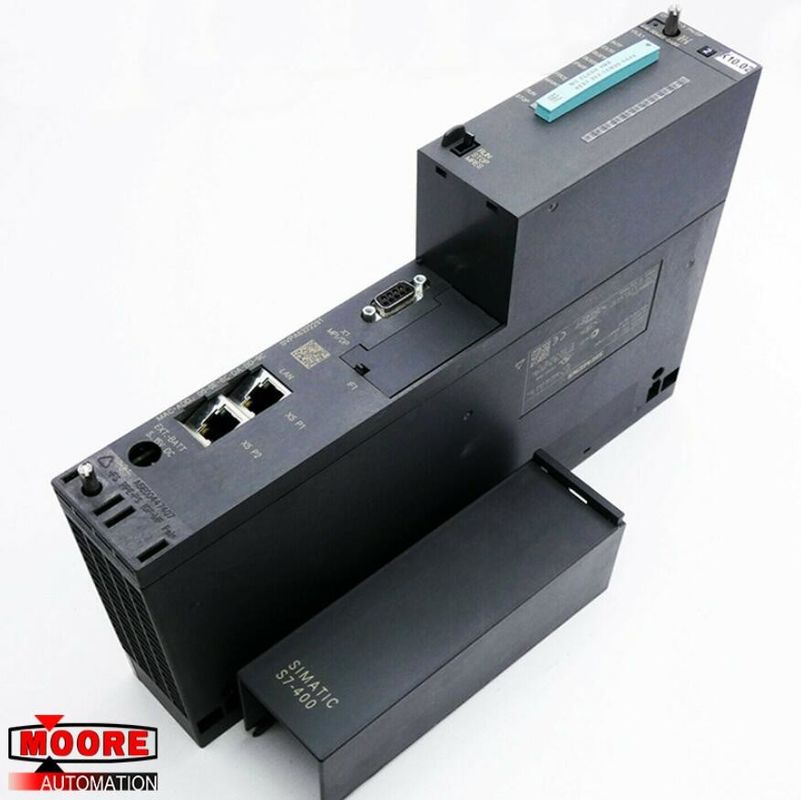

وصف | سيماتيك S7 CPU414-3DP |
الأبعاد | WHD 5.0 * 29.0 * 21.9 سم |
وزن | 1.07 كجم |
تفاصيل المنتج
وحدة معالجة مركزية SIMATIC S7-400 ، وحدة معالجة مركزية 414-3 PN / DP مع: ذاكرة عمل 2.8 ميجابايت ، (1.4 ميجابايت كود ، 1.4 ميجابايت بيانات) ، واجهات: الواجهة الأولى MPI / DP 12 ميجابت / ثانية ، (X1) ، الواجهة الثانية Ethernet / PROFINET (X5) ، الواجهة الثالثة IF 964-DP plug-in (IF1).
معلومات عامة:
نوع المنتج تعيين CPU 414-3 PN / DP
الوضع الوظيفي HW 05
إصدار البرامج الثابتة V5.3
الهندسة باستخدام: حزمة البرمجة STEP 7 V5.4 SP5 أو أعلى
CiR - التكوين في RUN:
وقت مزامنة CiR ، الحمل الأساسي 100 مللي ثانية
CiR synchronization time, time per I/O byte 15 µs; زمن تزامن CiR ، الوقت لكل 15 بايتة I / O ؛ Time per I/O byte الوقت لكل بايت I / O
Supply voltage:Rated value (DC) 24 V DC No; جهد التيار الكهربائي: القيمة المقدرة (DC) 24 V DC No ؛ Power supply via system power supply مصدر الطاقة عبر مصدر طاقة النظام
المدخلات الحالية:
from backplane bus 5 V DC, typ. من الحافلة الخلفية 5 V DC، typ. 1.2 A 1.2 أ
from backplane bus 5 V DC, max. من الحافلة الخلفية 5 فولت DC ، كحد أقصى. 1.4 A 1.4 أ
from backplane bus 24 V DC, max. من الحافلة الخلفية 24 فولت تيار مستمر ، كحد أقصى. 300 mA; 300 مللي أمبير ؛ 150 mA per DP interface 150 مللي أمبير لكل واجهة DP
from interface 5 V DC, max. من الواجهة 5 فولت DC ، كحد أقصى. 90 mA; 90 مللي أمبير ؛ At each DP interface في كل واجهة DP
البطارية:
بطارية احتياطية:
Backup current, typ. النسخ الاحتياطي الحالي ، اكتب. 125 µA; 125 أمبير ؛ up to 40 °C حتى 40 درجة مئوية
Backup current, max. النسخ الاحتياطي الحالي ، كحد أقصى. 550 µA 550 أمبير
Backup time, max. وقت النسخ الاحتياطي ، كحد أقصى. See reference manual, module data, Chapter 3.3 انظر الدليل المرجعي ، بيانات الوحدة النمطية ، الفصل 3.3
تغذية الجهد الاحتياطي الخارجي لوحدة المعالجة المركزية 5 فولت تيار مستمر إلى 15 فولت تيار مستمر
أوقات معالجة وحدة المعالجة المركزية:
for bit operations, typ. لعمليات البت ، اكتب. 45 ns 45 نانوثانية
for word operations, typ. لعمليات الكلمات ، اكتب. 45 ns 45 نانوثانية
for fixed point arithmetic, typ. للحساب نقطة ثابتة ، اكتب. 45 ns 45 نانوثانية
for floating point arithmetic, typ. لحساب الفاصلة العائمة ، اكتب. 135 ns 135 نانوثانية
كتل وحدة المعالجة المركزية:
DB:
Number, max. الرقم ، الحد الأقصى 6 000; 6000 ؛ Number range: 1 to 16000 نطاق الأرقام: من 1 إلى 16000
Size, max. الحجم ، الحد الأقصى 64 kbyte 64 كيلوبايت
FB:
Number, max. الرقم ، الحد الأقصى 3 000; 3000 ؛ Number range: 0 to 7999 نطاق الأرقام: من 0 إلى 7999
Size, max. الحجم ، الحد الأقصى 64 kbyte 64 كيلوبايت
FC:
Number, max. الرقم ، الحد الأقصى 3 000; 3000 ؛ Number range: 0 to 7999 نطاق الأرقام: من 0 إلى 7999
Size, max. الحجم ، الحد الأقصى 64 kbyte 64 كيلوبايت
