3500/25 | بنتلي نيفادا | وحدة المفاتيح الرئيسية بنتلي نيفادا 3500/25 149369-01

منتوج وصف

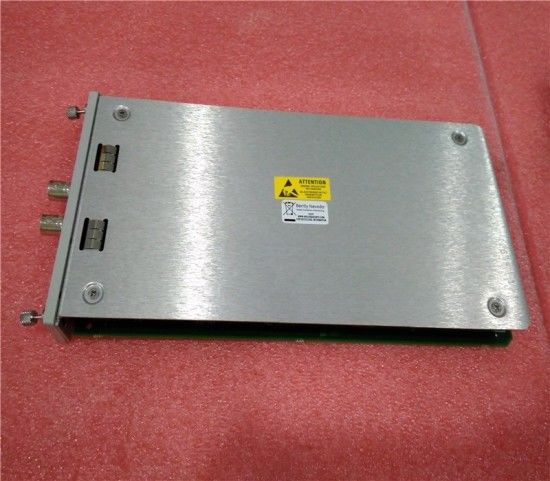

3500/25 | بنتلي نيفادا | وحدة المفاتيح الرئيسية بنتلي نيفادا 3500/25 149369-01

3500/25 وحدة المفاتيح المحسنة * الوحدة

بنتلي نيفادا * مراقبة حالة الأصول

اسم المنتج: 3500/25 149369-01

وصف

3500/25 وحدة Keyphasor المحسنة هي وحدة نصف ارتفاع ، ثنائية القناة تستخدم لتوفير إشارات Keyphasor لوحدات المراقبة في حامل 3500. تتلقى الوحدة إشارات الإدخال من مجسات التقارب أو التقاطات مغناطيسية وتحول الإشارات إلى إشارات Keyphasor الرقمية التي تشير إلى أن علامة Keyphasor على العمود تتزامن مع محول Keyphasor. يمكن لنظام حماية الماكينات 3500 قبول ما يصل إلى أربع إشارات Keyphasor للتكوين العادي وما يصل إلى ثمانية إشارات Keyphasor في التكوين المزدوج.

وحدة Keyphasor المحسنة هي وحدة نظام محسنة 3500. يوفر إمكانات معالجة إشارة Keyphasor الموسعة مقارنة بالتصميم السابق مع الحفاظ على التوافق التام لأسفل من حيث الشكل والملاءمة والوظيفة مع وحدات Keyphasor الموجودة للاستخدام في الأنظمة القديمة. تم استبدال وحدة Keyphasor ، PWA 125792-01 تمامًا بوحدة 149369-01 الأحدث.

عندما يكون إدخال Keyphasor للنظام مطلوبًا لتطبيقات تكرار الوحدات الثلاثية (TMR) ، يجب أن يستخدم النظام 3500 وحدتي Keyphasor. في هذا التكوين ، تعمل الوحدات بشكل متوازٍ لتوفير إشارة Keyphasor أساسية وثانوية للوحدات الأخرى في الحامل. قد يستخدم النظام الذي يحتوي على أكثر من أربعة إدخالات Keyphasor تكوينًا مقترنًا بشرط عدم وجود أكثر من أربع إشارات إدخال Keyphasor أساسية. يتطلب التكوين المقترن وضعي مراقبة متتاليين إما في وضعي النصف العلوي / السفلي أو كلاهما بنصف الفتحة. ستقبل أربع وحدات Keyphasor أربع قنوات إدخال أساسية وأربع قنوات نسخ احتياطي وتوفر أربع قنوات إخراج (واحدة لكل وحدة). من الممكن أيضًا تكوين اثنين من الأزواج المقترنة وأخرى غير مقترنة (إجمالي ثلاث وحدات Keyphasor). في مثل هذا التكوين ، يمكن للمستخدم تكوين Keyphasor واحد غير مقترن (طلب إما قناتين أو قناة واحدة وخيار قناة واحدة)

تم تصميم وحدة الإدخال / الإخراج المعزولة Keyphasor للتطبيقات التي يتم فيها ربط إشارات Keyphasor بالتوازي مع أجهزة متعددة وتتطلب عزلًا عن الأنظمة الأخرى ، مثل نظام التحكم. تم إنشاء وحدة الإدخال / الإخراج المعزولة خصيصًا لتطبيقات الالتقاط المغناطيسي ولكنها متوافقة وستوفر عزلًا لتطبيقات Proximitor * طالما تم توفير مصدر طاقة خارجي. لاحظ أن الغرض من وحدة الإدخال / الإخراج هذه كان في المقام الأول قياس سرعة العمود وليس الطور. يمكن أن توفر الوحدة قياسات الطور ، ولكن هذا الإدخال / الإخراج يقدم تحول طور أعلى قليلاً من إصدار الإدخال / الإخراج غير المعزول. يوضح الشكل 1 مقدار تحول الطور الذي ستضيفه وحدات الإدخال / الإخراج المعزولة بسرعات مختلفة للماكينة. تتضمن ميزات المنتج المحسنة توليد إشارات حدث مرة واحدة لكل منعطف من إدخالات الأحداث المتعددة لكل دور ، والبرامج الثابتة القابلة للترقية في الميدان ، وإعداد تقارير بيانات إدارة الأصول.

تنويه

1. الدفع: T / T.

2. المهلة: 3-5 أيام

3. ضمان سنة واحدة.

4. الشحن بواسطة DHL ، UPS ، فيديكس ، أراماكس ، تي ان تي ، الخ
