| مكان المنشأ: | اليابان |
| اسم العلامة التجارية: | Pepperl+Fuchs |
| إصدار الشهادات: | CO.CQ |
| رقم الموديل: | KFD2-SOT3-Ex1.LB |
الوصف

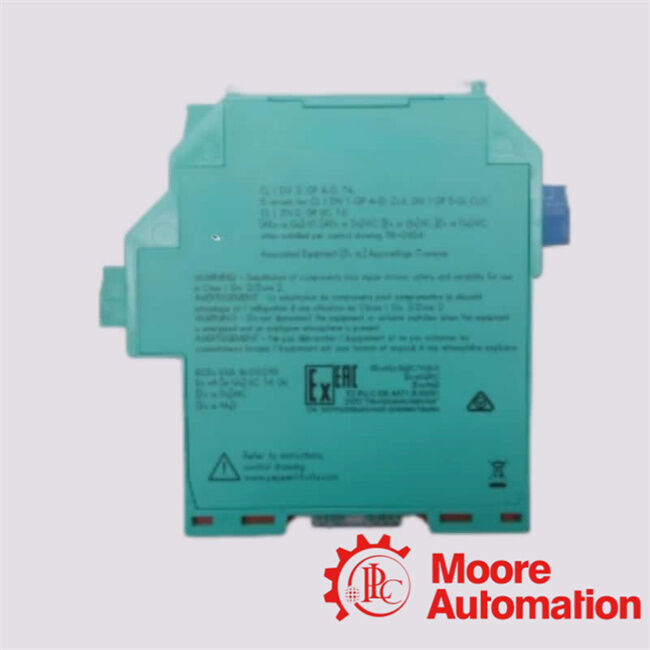

الـKFD2-SOT3-EX1.LBالحاجز المعزول هو مكبر مفاتيح عالي الأداء آمن بطبيعته مصمم لتواصل إشارة موثوق به بين البيئات الخطرة وغير الخطرة في أنظمة الأتمتة الصناعية.أساسا،KFD2-SOT3-EX1.LBisolated barrier is designed to transfer discrete (digital) signals—originating from field devices such as NAMUR sensors or dry contacts—located in explosive atmospheres (Zone 0/1/2) to control systems installed in safe areas، مع الحفاظ على الحد الصارم للطاقة لمنع مخاطر الإشتعال.
البيانات التقنية
| تبديد الطاقة | ≤ 1 واط بما في ذلك الحد الأقصى لتبديد الطاقة في الإخراج |
| المدخلات | |
| جانب الاتصال | جانب الحقل |
| الاتصال | المحطات 1 +، 2 +، 3- |
| القيم الاسمية | مطابقة لمعيار EN 60947-5-6 (NAMUR) ، انظر دليل البيانات الكهربائية |
| الجهد في الدائرة المفتوحة / تيار الدائرة القصيرة | حوالي 10 فولت DC / حوالي 8 mA |
| نقطة التبديل/إستيرزيس التبديل | 1.2... 2.1 mA / حوالي 0.2 mA |
| اكتشاف أخطاء الخط | كسر I ≤ 0.1 mA ، انقطاع قصير I ≥ 6.5 mA |
| نسبة النبض/الوقف | 100 μs / min 100 μs |
| الناتج | |
| جانب الاتصال | جانب التحكم |
| الاتصال | المخرج الأول: المحطات 7 و 8 ؛ المخرج الثاني: المحطات 8 و 9 |
| الجهد الاسمي | 30 فولت DC |
| التيار الاسمي | 100 mA ، محمية من الدائرة القصيرة |
| وقت الاستجابة | ≤ 200 μs |
| مستوى الإشارة | إشارة 1 (جهد خارجي) - 3 فولت كحد أقصى لـ 100 مآ إشارة 0: مخرج مسدود (الاتجاه الخارجي ≤ 10 مآ) |
| الناتج الأول | إشارة ترانزستور |
| الناتج الثاني | إشارة أو رسالة خطأ ؛ الترانزستور |
| رسالة خطأ جماعية | السكة الحديدية |
| خصائص النقل | |
| تردد التحول | ≤ 5 كيلو هرتز |
| العزل الغالفاني | |
| المدخلات/المخرجات | العزل المعزز وفقًا لمواصفات IEC/EN 61010-1 ، وجهد العزل الاسمي 300 Veff |
| إدخال / إمدادات الطاقة | العزل المعزز وفقًا لمواصفات IEC/EN 61010-1 ، وجهد العزل الاسمي 300 Veff |
| إنتاج / إمدادات الطاقة | العزل الأساسي وفقًا لمواصفات IEC/EN 61010-1 ، وجهد العزل الاسمي 300 Veff |
الأسئلة الشائعة لـ KFD2-SOT3-EX1.LB
الـKFD2-SOT3-EX1.LBالحاجز المعزول بمثابة واجهة عزل غالفاني مصممة لنقل الإشارات بأمان من المناطق الخطرة (Ex) إلى أنظمة التحكم غير الخطرة.يضمن السلامة الجوهرية من خلال الحد من نقل الطاقة مع الحفاظ على ولاء الإشارة.
الـKFD2-SOT3-EX1.LBالحاجز المعزول يستخدم آليات العزل القائمة على المحول أو الألكترونية الضوئية لفك دوائر المدخلات والمخرجات. هذه الهندسة المعمارية تخفف من حلقات الأرض ، وتقمع تداخلات الضوضاء ،و يضمن نقل إشارات عالية الدقة.
الـKFD2-SOT3-EX1.LBتم تصميم الحاجز المعزول وفقًا للمعايير الدولية لحماية الانفجار (مثل ATEX و IECEx) ، مما يجعله مناسبًا لتطبيقات المنطقة 0 / 1.يحد من الطاقة الكهربائية لمنع اشتعال الغلاف الجوي المتفجرة.
الـKFD2-SOT3-EX1.LBالحاجز المعزول مصمم عادةً لإدخالات المفتاح / الاتصال أو أجهزة استشعار NAMUR ،تحويل هذه الإشارات إلى مخرجات موحدة متوافقة مع أنظمة PLC أو DCS مع الحفاظ على معايير السلامة الجوهرية.
الـKFD2-SOT3-EX1.LBالحاجز المعزول يحسن الموثوقية من خلال العزل الكهربائي، والحماية العابرة، وقدرات التشخيص.يقلل من حساسية الاضطرابات الكهرومغناطيسية ويضمن العمل المستقر في البيئات الصناعية.
