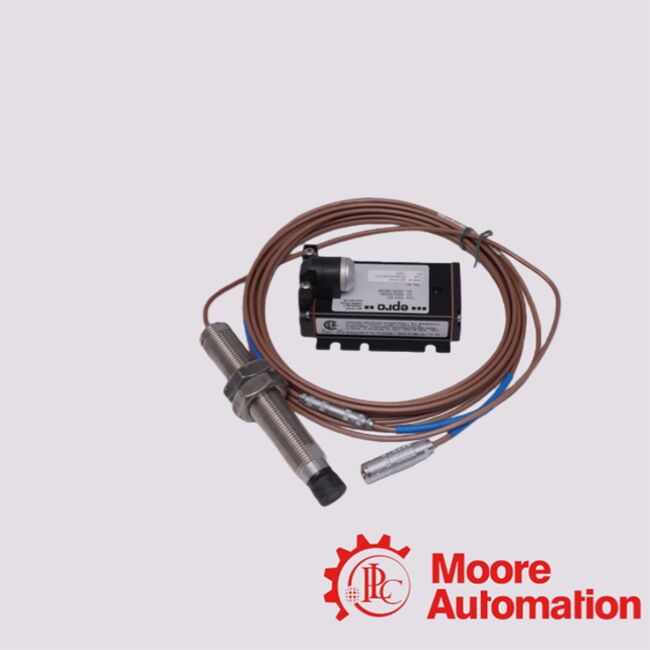

PR6424/014-140 CON021 مستشعر إيمرسون للتيار الدوامي

أجهزة استشعار PR6424 هي محول غير اتصال لتحريك التيار الدوامي (القرب) ، مصمم لآلات التناوب الصناعية الثقيلة (توربينات البخار / الغاز / المياه ،

المضغوطات والمضخات والمروحة وصناديق التروس وغيرها) حيث قياس دقيق لتحريك العمود، الاهتزاز، الغرابة، الحركة المحورية / الشعاعية أو الفجوة / الإفراج

عند استخدامها مع محول إشارة CON021، يصبح النظام سلسلة قياس كاملة: إشارة التيار الدوامي الخام من

يتم تكييف المسبار ، والخطية ، والمخرج كإشارة تشبيه قابلة للاستخدام (الجهد أو التيار) التي يمكن أن تغذية في مراقبة أو التحكم أو DCS / PLC

أنظمة.باختصار: PR6424 + CON021 يوفر حل قياس عالي الدقة والصلبة، دون اتصال للصناعات الحرجة

معدات دوارة، مناسبة لكل من مراقبة ثابتة (الموقف/المكان) وديناميكية (الاهتزاز/الحركة).

0 إلى 1000 ميكرومتر (0 إلى 1 ملم) نطاق للهزات / التحول الديناميكي

ملاحظات التثبيت والسلامة

بناءً على دليل التثبيت العام لسلسلة PR642x ووثائق محول CON021.متطلبات القياس بدون اتصال: يجب أن تواجه رأس جهاز الاستشعار العمود الدوار (أو سطح الهدف) مع الحفاظ على فجوة هواء محددة (لـ PR6424 الاسمية ~ 2.7 ملم).لا..لمس العمود القياس يعتمد على التوصيل الكهرومغناطيسي / التيار الدوري.

• استخدام محول / مكيف إشارة مناسب: إن مخرج جهاز الاستشعار PR6424 الخام يتطلب محول CON021 (أو متوافق) لإنتاج إشارة تناظرية قابلة للاستخدام. بدون مثل هذا المحول ، لا يعطي جهاز الاستشعار وحده قياسًا معايرة.

• التثبيت الميكانيكي والمواءمة: يجب تركيب جهاز الاستشعار بشكل جامد ، عادةً مع خيط تركيب مناسب (على سبيل المثال خيط الأكمام M18 × 1).5 أو 3/4‐16 UNF لكل مصفوفة ترتيب) وعقدة آمنة لتجنب الحركة أو الاهتزاز من غطاء المسبار مستقلة عن العمود.

• إدارة الكابلات وحماية البيئة: استخدم نوع محدد من الكابلات (PTFE أو مدرعة) ، واحترم الحد الأدنى من نصف قطر ثني الكابلات عند التوجيه ، وتجنب الانحناءات الحادة أو الإجهاد الميكانيكي. يساعد الحماية والترسيم السليم على الحفاظ على سلامة الإشارة.

• المعايرة وتعديل الفجوة الهوائية: بعد التثبيت، قم بتعديل وتعيين مرجعية "صفر" للتحرك/الموقع. إذا قمت بتغيير موقع جهاز الاستشعار، أو استبدال جهاز الاستشعار، أو إعادة تجميعه،يجب عليك إعادة معايرة وإلا قراءات قد تتحرك أو تكون غير دقيقة.

• الحدود البيئية والتشغيلية: تأكد من أن درجة حرارة التشغيل والضغط والصدمة الميكانيكية / الاهتزاز والمواد المستهدفة تلبي المواصفات.التحقق من أن المتغير المختار (الرأس، الكابلات، والمساكن) يتم تصنيفها بشكل مناسب.

• شهادة الامتثال والسلامة (إذا تم استخدامها في الغلاف الجوي الخطير/المتفجّر): إذا كنت تخطط لاستخدام جهاز الاستشعار + المحول في المناطق الخطرة، تأكد من أن سلسلة القياس بأكملها (المستشعر + المحول + أي حاجز) معتمدة (مثلحسب ATEX / IEC-Ex / CSA) للفئة البيئية والدرجة الحرارية المحددةالوثائق الخاصة بـ PR6424 تشير إلى دعم التثبيت المحمي من الانفجار عند تكوينه بشكل صحيح.
