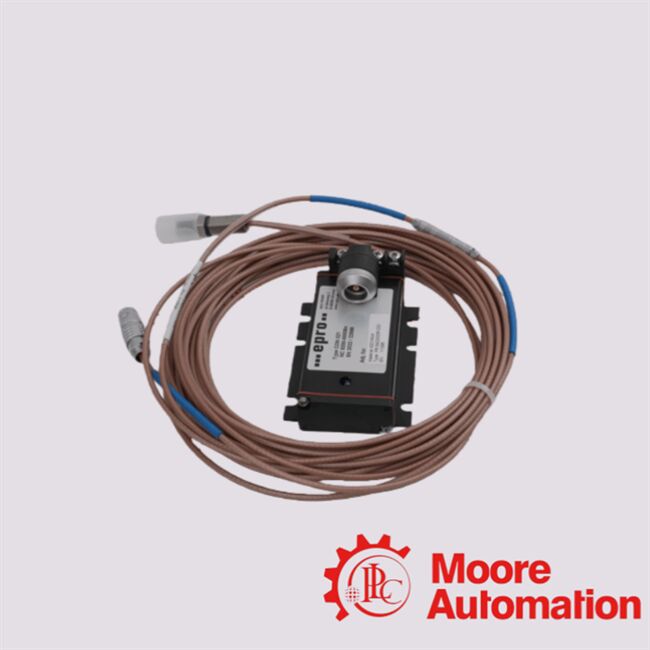

PR6423/015-040 CON021 وحدة إميرسون للتحكم الآلي

هذا CON021 ليس وحدة PLC في المعنى المعتاد (أي وحدة تحكم منطقية) ، ولكن محول إشارة الدوران: وحدة تكييف الإشارة التي تعمل مع أجهزة استشعار PR642x

(PR6423، PR6422، PR6424، إلخ) لتحويل مخرج مستشعر الدوران الخام إلى إشارة تحريك / اهتزاز / موقع قابلة للاستخدام.

مستشعر PR6423، يستخدم النظام (المستشعر + المحول) لقياس غير اتصال لبارامترات آلة الدوران الحرجة: العمود الشعاعي / المحوري

تحريك، الموقف، الغرابة، الاهتزاز، وحتى سرعة العمود (بشكل غير مباشر).

يصبح مناسبًا لأنظمة المراقبة أو التحكم ، مما يتيح مراقبة العمود والصيانة التنبؤية والسلامة / الحماية

أنظمة.باختصار:CON021 + PR6423 هو زوج أجهزة استشعار / محول متخصص للدقة العالية ، بدون اتصال

مراقبة التحرّك/الاهتزاز في المعدات الصناعية المتناوبة.

يحول إشارة الدوامة الحالية للمستشعر إلى مخرج تحريك / اهتزاز قابل للاستخدام (جهد أو إشارة قياسية) حسب النظام

ملاحظات التثبيت والسلامة

بناءً على توصيات الشركة المصنعة الرسمية والممارسات القياسية لأنظمة أجهزة استشعار التيار الدوامي + المحول.

• تركيب جهاز الاستشعار:يجب تركيب جهاز الاستشعار PR6423 بخيط ميكانيكي مناسب (M10 × 1 أو 3/8-24 UNF ، اعتمادًا على المتغير) بحيث تواجه رأس 8 مم العمود الدوار أو سطح الهدف.

• توجيه الكابلات وحمايتها:إذا كنت تستخدم نسخة الكابلات المدرعة، تأكد من احترام الحد الأدنى من نصف قطر الانحناء (على أساس ورقة البيانات) ، وتجنب الانحناءات الحادة أو الإجهاد الميكانيكي

• تركيب المحول:قم بتثبيت محول CON021 في بيئة نظيفة وجافة ومستقرة (درجة الحرارة المحيطة تتراوح بين 30 °C و + 100 °C). استخدم المسامير 4 M5 للتركيب الآمن. قم بتوفير الأسلاك المناسبة:رابط جهاز الاستشعار عبر سدادة Lemo، المخرج إلى نظام المراقبة / التحكم عن طريق سلك محطة المسمار.

• متطلبات إمدادات الطاقة:توفير إمدادات ثابتة من التيار المباشر في النطاق المحدد (من 23 فولت إلى 32 فولت من التيار المباشر، أو من 21 فولت إلى 32 فولت حسب التكوين) وفقًا لوحة بيانات المحول.

• المنشأة المحمية للمناطق الخطرة / المقاومة للانفجارات (إذا لزم الأمر):تم اعتماد CON021 بأمان جوهري (Ex ia) وفقًا للمعايير ذات الصلة (ATEX / IEC-Ex / CSA) ، ولكنفقطعندما يتم تثبيتها مع الحواجز المناسبة الحد من التيار ووفقا للوائح المحلية.

• معايرة / محاذاة:بعد التثبيت ، يجب تعيين فجوة الهواء بين رأس جهاز الاستشعار والعمود حسب توصية الشركة المصنعة (الفجوة الأولية) (غالباً ما تكون ~ 0.5 ملم) ، ثم يجب تحديد الصفر / المرجعية.الفجوة غير الصحيحة أو عدم التوجيه قد يؤدي إلى قراءات غير دقيقة أو تشويه الإشارة.

• بيئة العمل:تجنب الصدمات الميكانيكية المفرطة، والاهتزازات التي تتجاوز الحدود المحددة، والرطوبة المفرطة، أو الحطام الموصل بالقرب من طرف جهاز الاستشعار.الحفاظ على غرف الاستشعار والمحول نظيفة ومختومة (وخاصة الاستشعار عند استخدامه في بيئات عالية درجة الحرارة أو غنية بالنفط).
