| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | GE |
| إصدار الشهادات | CO.CQ |
| رقم الموديل | IC693MDL742 |

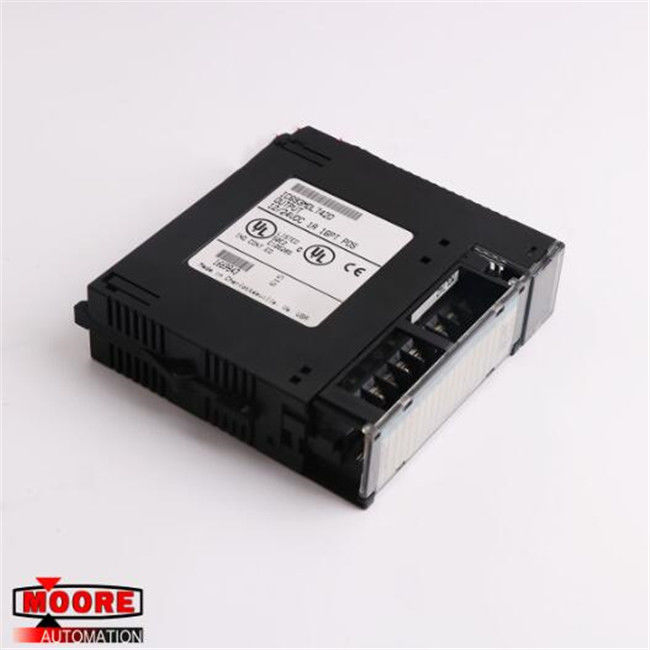

IC693MDL742 GE وحدة الإخراج
⇒ انقر هنا للحصول على سعر جيد IC693MDL742
| العلامة التجارية / الشركة المصنعة | جنرال إلكتريك / الولايات المتحدة الأمريكية |
| رقم القطعة |
IC693MDL742 |
| رقم الجزء البديل | IC693MDL742 |
| وصف | محرك سيرفو |
| الأبعاد |
3.5x13x13.5 سم |
| وزن | 0.3 كيلوجرام |
تفاصيل المنتج
إن GE Fanuc IC693MDL742 عبارة عن وحدة إخراج 12/24 فولت DC إيجابية المنطق 1 أمبير حماية الدائرة الإلكترونية القصيرة (ESCP).تم تصميم وحدة ESCPP للعمل مع Series 90-30 PLC ، ولديها إجمالي 16 نقطة إخراج.هذه النقاط مرتبة في بنكين فرديين من ثمانية.هناك طرف إخراج مشترك للطاقة مشترك بين نقاط كل مجموعة.حسب التصميم ، تتميز وحدة الإخراج هذه بخصائص منطقية إيجابية.هذا يعني أنه مصدر التيار إما من المستخدم العادي أو من ناقل الطاقة الإيجابي ، وتوجيهه إلى الحمل.
من بين أجهزة الحمل المتوافقة مع خصائص الإخراج لهذه الوحدة هي الملفات اللولبية والمؤشرات وبدء تشغيل المحرك.يجب توصيل أجهزة الإخراج مثل هذه بين ناقل الطاقة السالب وخرج الوحدة النمطية.يجب على المستخدم توفير طاقة خارجية لتشغيل الأجهزة الميدانية.على رأس وحدة ESCP ، يوجد صفين من مؤشرات LED.تظهر هذه حالة ON / OFF لكل نقطة من نقاط الإخراج.يقابل كل LED أخضر نقطة الإخراج النسبية.يحتوي الصف A1 على مؤشرات LED للنقاط الخارجية من 1 إلى 8 ، في حين أن الصف B1 مخصص لنقاط الإخراج من 9 إلى 16.
يوجد بين الصفين مؤشر LED أحمر أحادي ، يسمى "F".هذا عبارة عن مؤشر إلكتروني لحماية الدائرة القصيرة.عند حدوث أي رحلة حماية للدائرة القصيرة ، سيتم تشغيل مصباح LED هذا.تتم مراقبة الإشارة المشتركة لكل مجموعة إلكترونيًا.في حالة حدوث دائرة كهربائية قصيرة في مصدر الطاقة ، سيتم إيقاف تشغيل نقاط الإخراج في هذه المجموعة وسيتم تشغيل مؤشر LED الأحمر.يجب أن يدرك المستخدمون أن الحماية لا تمنع المخرجات الفردية من تجاوز تقييماتهم.سوف تحمي اللوحة فقط في حالة وجود حمل قصير الدائرة.تحتوي الوحدة على دائرتين لحماية الدائرة الكهربائية الإلكترونية.
تحمي كل دائرة ثمانية مخارج - الدائرة الأولى تحمي المخرجات A1 - A8 ، بينما تحمي الدائرة الثانية المخرجات B1 - B8.من أجل إعادة تعيين حماية الدائرة القصيرة الإلكترونية ، يجب على المستخدمين إزالة إمدادات مستخدم VDC 12/24 المتصلة بالوحدة النمطية.تحتوي هذه الوحدة على باب صغير يفتح ويغلق على مفصلة.عندما يتم إغلاق هذا الباب ، يمر إدخال عبر الشق.يحتوي جانب الإدخال الموجود داخل الباب على معلومات أسلاك الدائرة.يسمح السطح الخارجي بتسجيل معلومات تعريف الدائرة.هذه وحدة ذات جهد منخفض ، يتجلى من خلال الشريط الأزرق على حافة الإدخال.لا تحتوي وحدة ESCP على مصاهر.يمكن للمستخدمين تثبيت هذه الوحدة المعينة في نظام سلسلة 90-30 PLC.من الممكن القيام بذلك في أي فتحة I / O إما من لوحة الأساس ذات 5 فتحات أو 10 فتحات.
