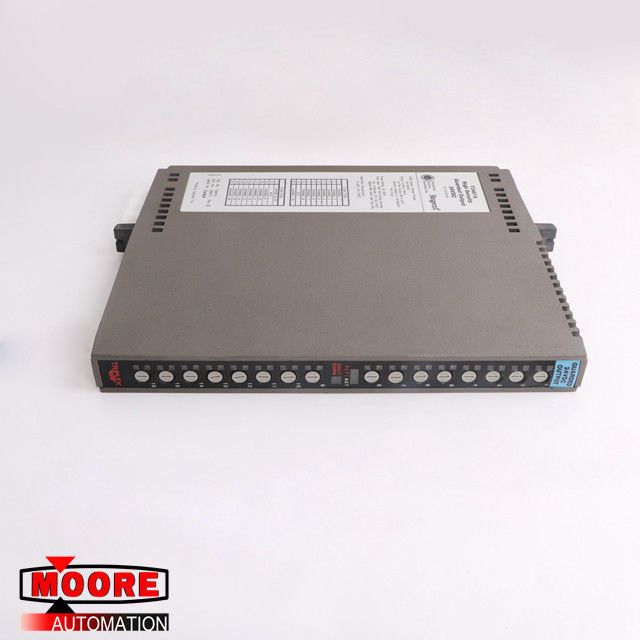

T3481A ICS TRIPLEX المحمي بوحدة إخراج 24VDC
⇒ انقر هنا للحصول على سعر جيد T3481A
العلامة التجارية / الشركة المصنعة | ICS TRIPLEX / USA |
رقم القطعة |
T3481A |
رقم الجزء البديل | T3481A |
وصف | وحدة مخرجات 24VDC محمية |
الأبعاد | 17.4 سم × 10.5 سم × 3.5 سم |
وزن | 0.7 كجم |
تفاصيل المنتج
T3481A الميزات
ستة عشر مخرجات حراسة (في مجموعتين من ثمانية).
تشغيل متسامح مع الأخطاء عند توصيله بالتوازي مع وحدة أخرى من نفس النوع.
قابل للاستبدال الساخن.
اختبار أوتوماتيكي كامل لجميع دوائر الإخراج.
ترصد المراقبة التلقائية للخط دوائر مفتوحة وقصيرة المدى.
Individual front panel indicators on each module show module fault/active status and shutdown state; تظهر مؤشرات اللوحة الأمامية الفردية على كل وحدة نمطية خطأ الوحدة / الحالة النشطة وحالة إيقاف التشغيل ؛ additional indicators show output status and load/fuse fault for each point. تظهر مؤشرات إضافية حالة الإخراج وخطأ التحميل / الصمامات لكل نقطة.
يمكن الوصول إلى الصمامات من اللوحة الأمامية.
2500 عزل كهربائي كحد أدنى بين الدوائر الميدانية والمنطقية.
The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. تقوم وحدات المعالج بإرسال أوامر بيانات الكتابة الثلاثية عبر I / O Safetybus إلى وحدة الإخراج المحمي المراقبة. Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). على متن وحدة الإخراج ، يتم توجيه البيانات الثلاثية إلى اثنين من الناخبين المستقلين الذين يوفرون بيانات تم التصويت عليها لمصفوفات البوابة القابلة للبرمجة الميدانية (FPGA). Each FPGA independently operates one of the two output control switches. يعمل كل FPGA بشكل مستقل على أحد مفتاحي التحكم في الإخراج. The two output switches are connected in series with the load. يتم توصيل مفتاحي الإخراج في سلسلة مع الحمل.
When both output switches are on, current will flow through the output and energize a field load. عندما يكون كلا المفتاحين في وضع التشغيل ، يتدفق التيار خلال الإخراج وينشط حمل الحقل. If either switch is off, current will not flow through the output and the load will be de-energized. إذا كان أي من المفتاحين مغلقًا ، فلن يتدفق التيار خلال الإخراج وسيتم إلغاء تنشيط الحمل. This combination of series output switches and independent drive signals produces fail-safe activation of the load. ينتج عن هذا المزيج من مفاتيح تبديل الإخراج وإشارات محرك الأقراص المستقلة تنشيطًا آمنًا للحمل. Single failures can only affect one of the output drive signals or switches. يمكن أن يؤثر الفشل المفرد على إحدى إشارات أو مفاتيح محرك الإخراج فقط.
